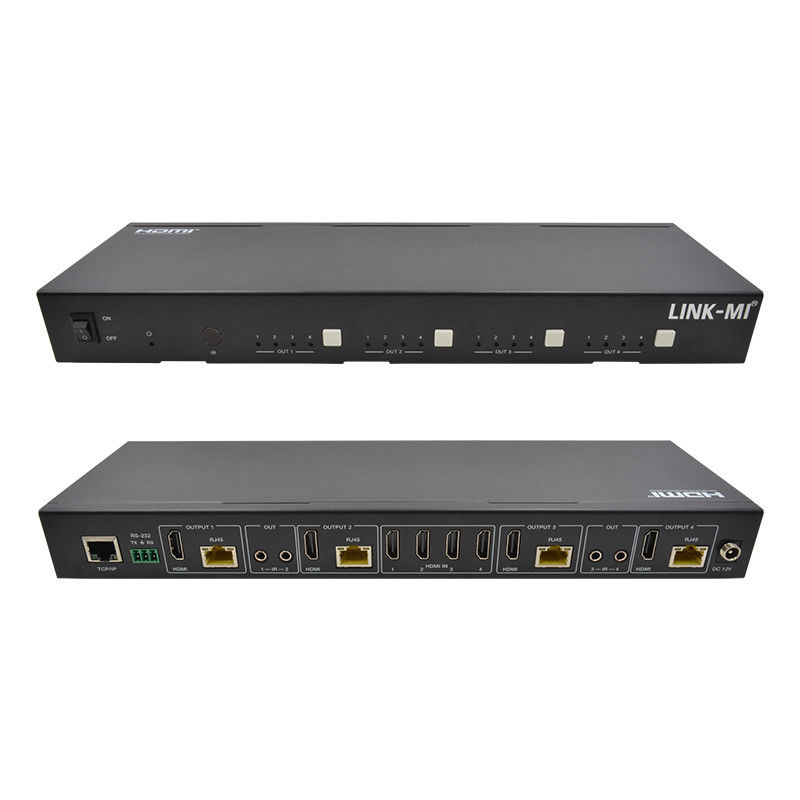

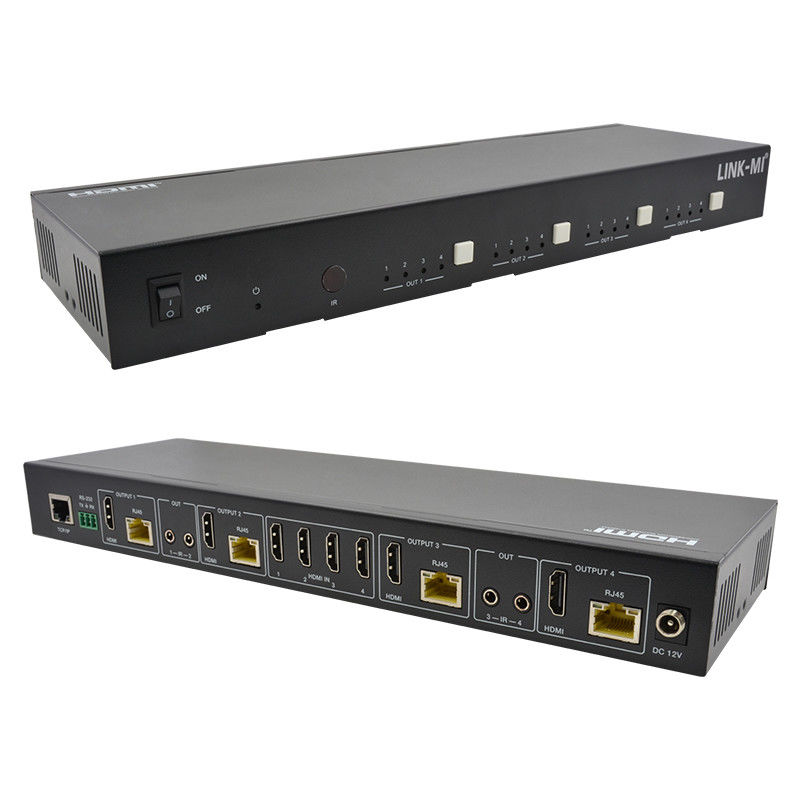

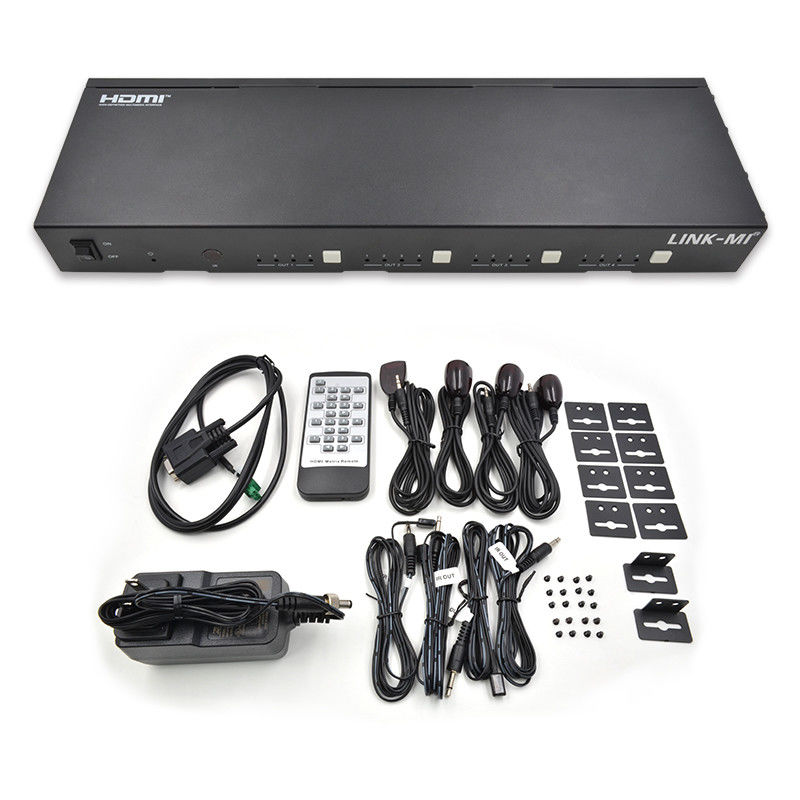

70M 4X4 HDMI Matrix dengan IR Matrix Fungsi 18Gbps 4K@60Hz HDMI 2.0b POC
Pengantar
LINK-MI LM-MX44-70 Matriks HDMI 4x4 18Gbps dapat menghubungkan empat sumber HDMI ke delapan layar.Ini memiliki empat output HDMI dan setiap output HDMI dipantulkan untuk memberikan output CAT-Kabel yang berjalan secara bersamaan.
Ini mendukung transmisi video (resolusi hingga 1080p Full HD dan 4Kx2K@60Hz 4:4:4) dan mendukung format audio digital HD seperti LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus dan DTS-HD Master Audio.

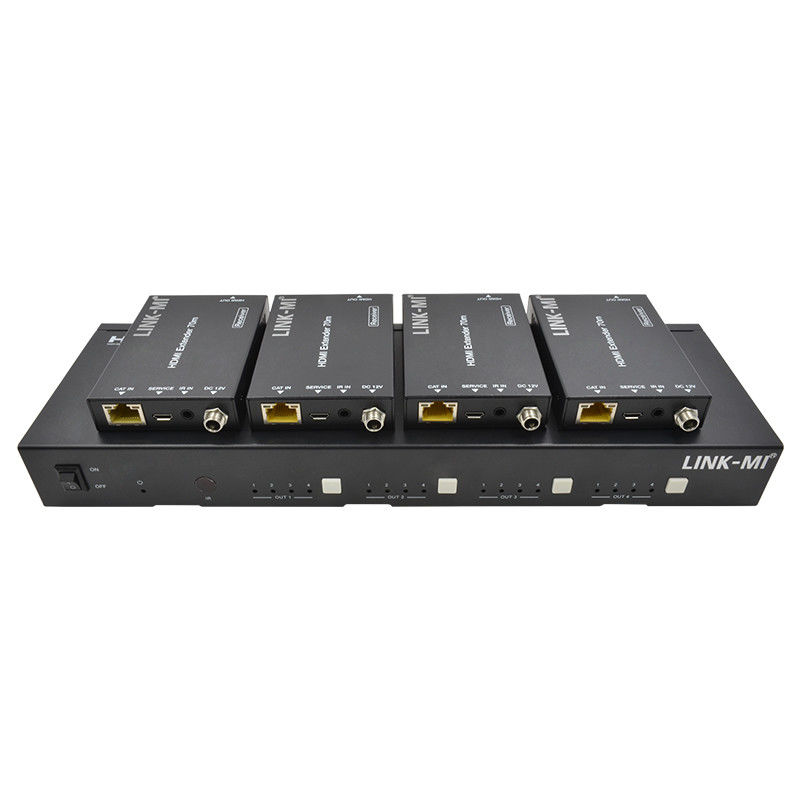

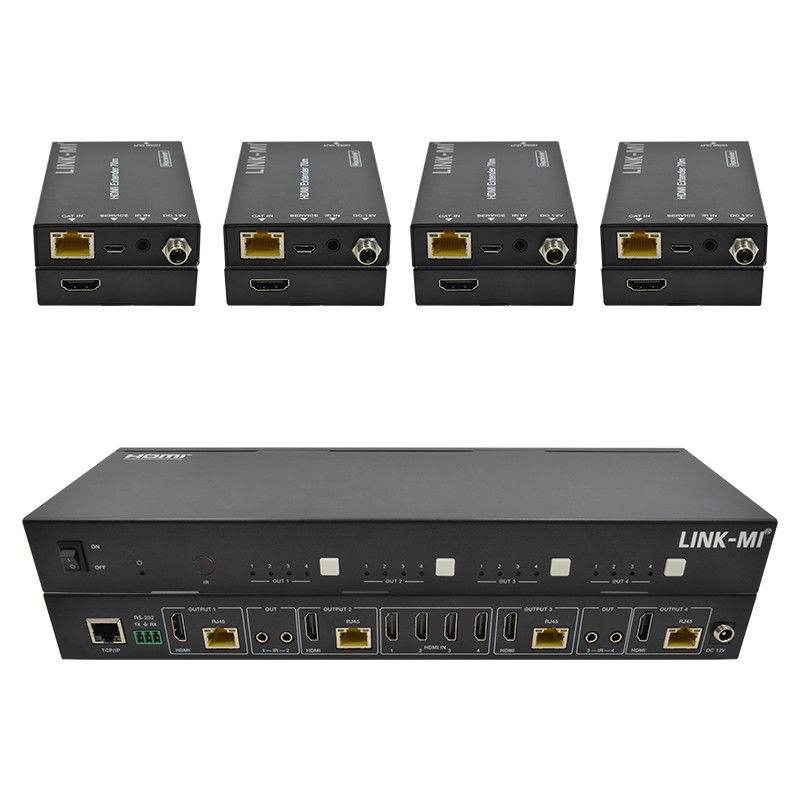

Sambungkan CAT Receiver ke masing-masing output CAT-Cable untuk memperpanjang sinyal HDMI hingga 230ft/70m untuk konektivitas multi-ruang.
Produk ini mendukung fungsi matriks IR satu arah. Selain itu, dapat dikendalikan melalui tombol panel depan, remote IR, RS-232, LAN, dan Web GUI.
Fitur
1. HDMI 2.0b dan HDCP 2.2/1.x kompatibel
2Resolusi video hingga 4K2K@60Hz (YUV 4:4:4) pada semua port HDMI & CAT
3. 4 masukan HDMI, 4 HDMI & CAT output cermin
4. HDMI port mendukung 18Gbps lossless uncompressed video bandwidth
5Mendukung 4K->1080P Down Scaler untuk setiap port output
6. HDR, HDR10, HDR10+, Dolby Vision, HLG didukung
7CAT output dapat memperpanjang jarak transmisi hingga 230ft/70m melalui kabel CAT6 tunggal
8. HDMI audio pass-through hingga 7.1CH HD audio (LPCM, Dolby TrueHD dan DTS-HD Master Audio)
9. Manajemen EDID lanjutan dan kontrol CEC didukung
10. 12V POC pada semua port CAT
11. Mendukung fungsi matriks IR satu arah
12. Kontrol melalui tombol panel depan, IR remote, RS-232, LAN dan Web GUI
Spesifikasi
| Nomor model. |
LM-MX44-70 |
| Kepatuhan HDMI |
HDMI 2.0b |
| Kepatuhan HDCP |
HDCP 2.2/1.x |
| Video Bandwidth |
18Gbps |
| Resolusi Video |
Hingga 4K2K@50/60Hz (4:4:4) |
| Ruang Warna |
RGB 4:4:4, YCbCr 4:44/4:22/4:2:0 |
| kedalaman warna |
8-bit, 10-bit, 12-bit (1080p@60Hz)
8-bit (4K2K@60Hz YUV4:4:4)
8-bit, 10-bit, 12-bit (4K2K@60Hz YCbCr 4:22/4:2:0)
|
| Format Audio HDMI |
LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD,
Dolby Digital Plus (DD+), DTS-ES, DTS HD Master,
DTS HD-HRA, DTS-X
|
| Jarak Transmisi |
230ft / 70m (melalui kabel CAT6 tunggal) |
| Perlindungan ESD |
Model tubuh manusia:
±8kV (pengeluaran air-gap), ±4kV (pengeluaran kontak)
|
| Hubungan |
| Matriks |
Input: 4 x HDMI Tipe A [19-pin perempuan]
Output: 4 x HDMI Tipe A [19-pin perempuan]
4 x port CAT [RJ45]
4 x IR OUT [3.5mm Stereo Mini-jack]
Kontrol: 1 x TCP/IP [RJ45]
1 x RS-232 [konektor phoenix 3-pin]
|
| Penerima CAT |
Input: 1x IR IN [3.5mm Stereo Mini-jack]
1x port CAT [RJ45]
Output: 1x HDMI Tipe A [19-pin perempuan]
Kontrol: 1x SERVICE [Micro USB, Update port]
|
| Mesin |
| Perumahan |
Pengelolaan logam |
| Warna |
Hitam |
| Dimensi |
Matriks: 320mm (W) × 100mm (D) × 36mm (H)
Penerima: 61mm (W) x 88mm (D) x 18mm (H)
|
| Berat badan |
Matriks: 915g, Penerima: 155g |
| Sumber Daya |
Input: AC 90 - 260V 50/60Hz
Output: DC 12V/2.5A
(Standar AS/UE, CE/FCC/UL bersertifikat)
|
| Konsumsi Daya |
19.68W (Max) |
| Suhu operasi |
0°C ~ 40°C / 32°F ~ 104°F |
| Suhu penyimpanan |
-20°C ~ 60°C / -4°F ~ 140°F |
| Kelembaban Relatif |
20~90% RH (tidak kondensasi) |
| Resolusi / Panjang kabel |
HDMI IN/OUT |
| 4K60-kaki / meter |
16ft /5M |
| 4K30-kaki / meter |
32ft/10M |
| 1080P60-kaki / meter |
50ft / 15M |
| Penggunaan kabel "Premium High Speed HDMI" sangat disarankan. |
| Catatan: Spesifikasi dapat berubah tanpa pemberitahuan. |
