4K Ultra HD Video Wall Controller 3X3 HDMI/DP/VGA/USB Type-C Input 9-Channel Output 1U Rack Design
Pengantar

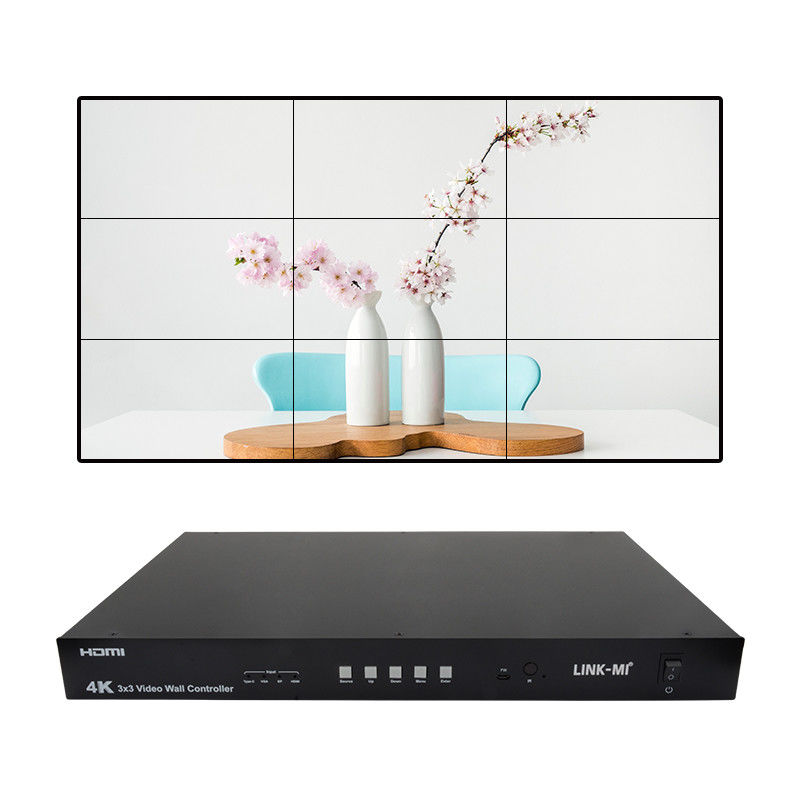

LINK-MI LM-VW03 adalah profesional 9-saluran Ultra HD 4K Video Wall Controller.Ini datang dengan 4 sinyal masukan seperti 1 HDMI / 1 USB Tipe C / 1 DP / 1 VGA; dengan 9 saluran HDMI output, dan tambahan 1 HDMI Loop output untuk tampilan tunggal atau cascading.Pengguna dapat beralih salah satu dari 4 sinyal masukan untuk menampilkan pada 9 monitor TV untuk membuat dinding video 3x3 besar atau 1x1, 1x3, 1x4, 2x2, 2x3, 2x4, 3x1, 3x2, 3x3, 4x1, 4x2...mode tampilan, dan cascade 3x4, 4x3, 4x4, 5x5, 6x6...max 10x10 video wall dalam koneksi cascading.
Sementara itu, juga mendukung mode splitter HDMI 1x9, ekstraksi audio SPDIF dan analog, resolusi UHD tertinggi hingga 3840x2160 @ 30Hz, rotasi 180 °, manajemen EDID.Pengguna dapat mengontrolnya dengan mudah melalui remote, tombol panel, perintah RS232, kontrol GUI Web dan kontrol platform pihak ketiga.
Fitur
1Mendukung input USB TYPE-C / VGA / DP / HDMI.
2. Mendukung 4K 3x3 video wall, cascading untuk membuat 3x4, 4x5, 5X6 dan max 10x10 video wall.
3. Dukungan output gambar 180 ° rotasi.
4. Mendukung resolusi tertinggi hingga 4K30HZ 4:4:4.
5Mendukung manajemen EDID: Dua EDID default: 4K30HZ, 1080P.
6Mendukung HDCP2.2/1.4.
7. tombol panel dukungan; IR remote; perintah RS232 dan Web GUI untuk mengontrol.
8. Mendukung SPDIF dan ekstraksi audio analog
9Mendukung kontrol platform pihak ketiga melalui port RS232 atau LAN.
10. 1U desain rak, pembayaran mudah.
Spesifikasi
| Nomor model. |
LINK-MI LM-VW03 |
| Pelabuhan Masuk |
1x USB TYPE-C, 1x DP, 1x VGA, 1x HDMI
|
| Pelabuhan output |
9x HDMI, 1x HDMI Loop out untuk tampilan tunggal atau koneksi cascade)
1x SPDIF, 1x Analog Stereo Audio
|
| Pelabuhan Kontrol |
1x RS232, 1x Ethernet |
| HDCP |
HDCP 2.2/1.4 |
| Sinyal Video Masuk |
0.5-1.0 volt p-p |
| Sinyal DDC Masuk |
5 volt p-p (TTL) |
|
Format Video
|
Ultra HD TV/FH DTV: 4K@30Hz/1080P |
|
Format Audio
|
LPCM 16bit, 24bit, 44.1KHz/48KHz |
| Metode Pengendalian |
Tombol panel; IR remote; perintah RS232, Web GUI, kontrol platform pihak ketiga |
| Mode Video Wall |
1x1, 1x3, 1x4, 2x2, 2x3, 2x4, 3x1, 3x2, 3x3, 4x1, 4x2...
Cascade untuk membuat4x3-1; 4x3-2; 3x4-1; 3x4-2; 4x4-1; 4x4-2
Kaskade: 4x3, 4x4, 5x5, 6x6...dan seterusnya, max 10x10 video wall
|
| Fungsi Lainnya |
1x9 HDMI Splitter Mode, 180° rotasi, Manajemen EDID, Ekstraksi Audio... |
| Sumber Daya |
DC 24V 2A |
| Konsumsi Daya |
33 watt (maksimum) |
| Suhu operasi |
0 sampai +40°C (32 sampai +104°F) |
| Kelembaban Operasi |
5 sampai 90% RH (tanpa kondensasi) |
| Bahan |
Pengelolaan logam |
| Warna |
Hitam |
| Dimensi |
438mm ((L) x 274mm ((W) x 44mm ((H) |
| Berat badan |
4kg |
| Catatan:Spesifikasi dapat berubah tanpa pemberitahuan |
Diagram Koneksi

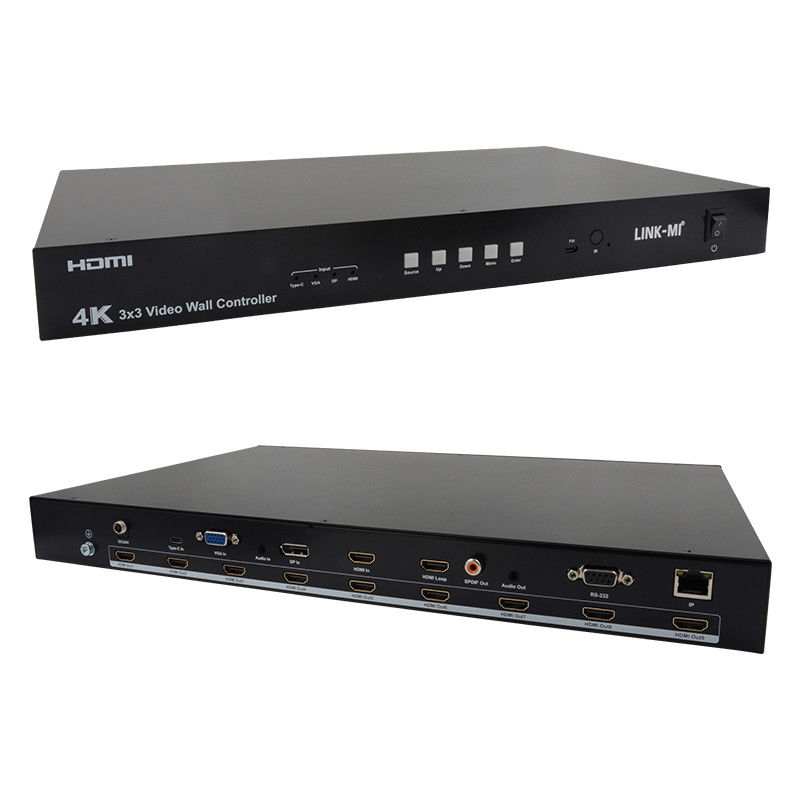

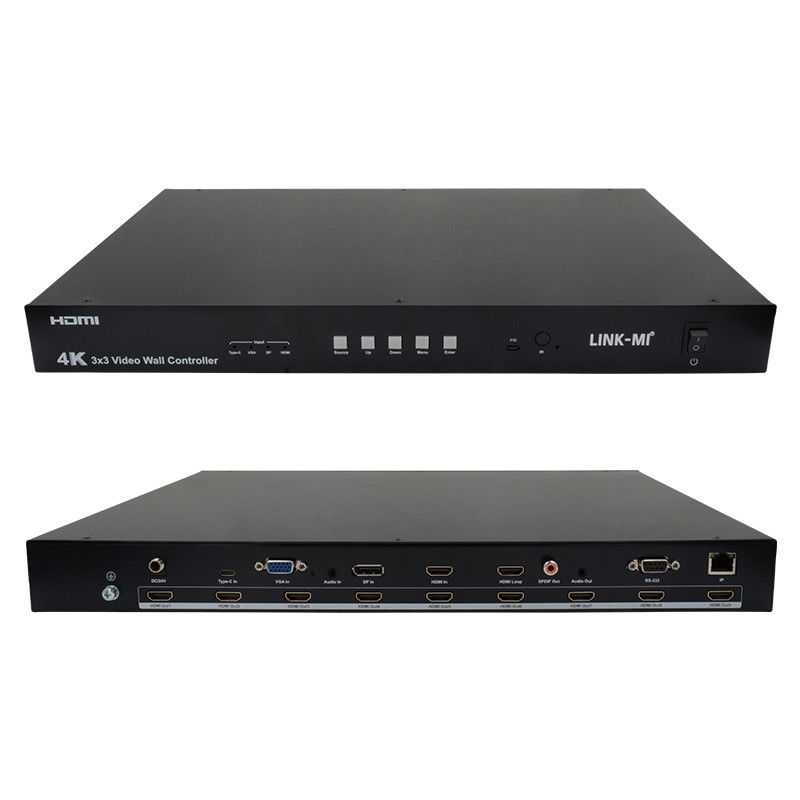

Deskripsi panel
FAQ
T1: Apakah Anda pabrik atau perusahaan perdagangan?
A1: Sebagai produsen profesional, kami memasok produk terkait HDMI lebih dari 10 tahun di Cina.
T2: Mengapa kita harus memilih Anda?
A2: Kami dapat menawarkan produk dengan harga pabrik, kualitas yang baik, layanan terbaik dan garansi panjang.
Q3: Bagaimana dengan layanan produk Anda?
A3: Kami dapat menawarkan OEM dan ODM, cetak merek Anda, desain Anda pada produk berdasarkan jumlah pesanan Anda.
Q4: Bagaimana dengan syarat pembayaran?
A4: Kami menerima transfer bank, Western Union, uang gram, paypal, Bank of China atau uang tunai sebagai pembayaran.
Q5: Bagaimana Anda mengirim paket?
A5: DHL, Fedex, EMS, melalui udara, laut... dll.
Q6: Jaminan apa yang Anda tawarkan?
A6: Tim layanan purna jual kami yang sangat baik akan memberikan dukungan teknis secara online. Kami menawarkan garansi satu tahun untuk produk kami.
T7: Bagaimana saya bisa membeli produk yang saya butuhkan jika tidak ada harga di situs web?
A7: Anda dapat mengirimkan pertanyaan Anda tentang produk yang Anda butuhkan. penjualan kami akan menjawab Anda dalam waktu 24 jam untuk membantu Anda membuat pesanan.
Panduan pengguna:
LM-VW03 4K 3x3 Video Wall Controller.
