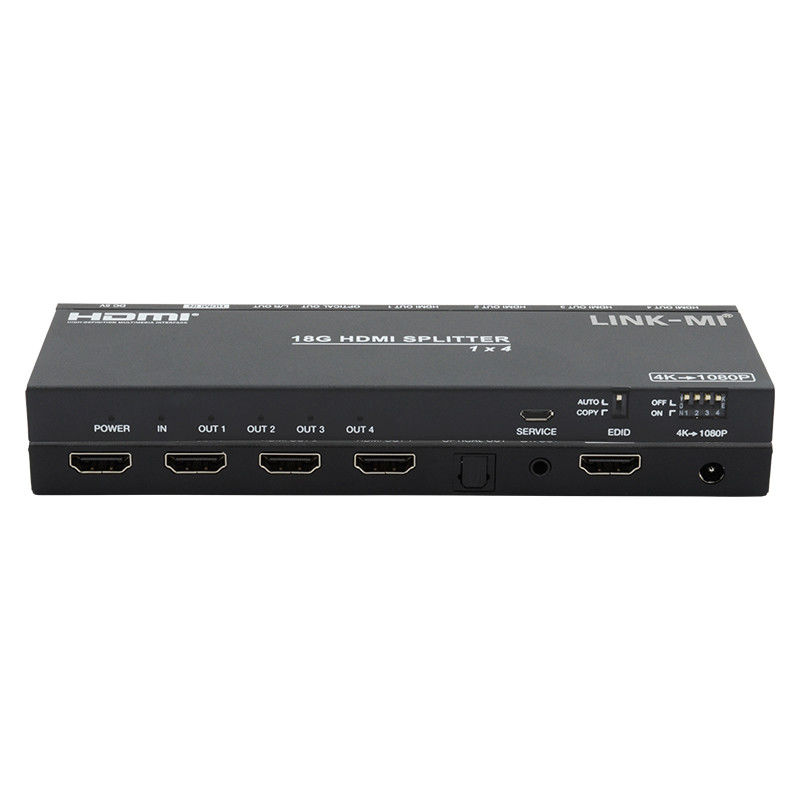

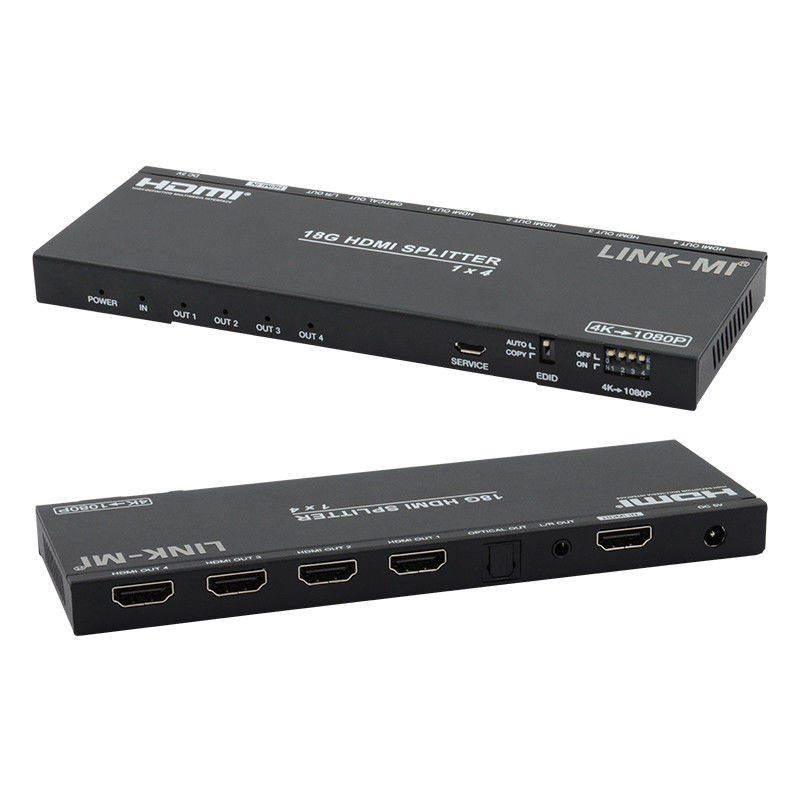

4K 1X4 HDMI Splitter EDID Analog Optical Audio Extraction HDMI2.0b 4 Port Video Splitter
Pengantar
LINK-MI LM-SC104-AUDIO 1x4 HDMI 2.0 Splitter secara bersamaan satu rute sumber HDMI ke empat rute tampilan HDMI.4:4) dan HDCP 2.2. Produk ini mendukung ekstrak audio dari sumber HDMI ke output optik dan analog. Hal ini dapat dipilih COPY, AUTO mode pengaturan EDID. Output mendukung bypass dan downscaler ((4K->1080P)
Fitur
1. HDMI 2.0b, HDCP2.2/HDCP1.4 sesuai.
2. Mendukung resolusi HDMI maksimal hingga 4K2K@50/60Hz (4:4:4)
3. Mendukung digital dan analog audio ekstrak output dari sumber HDMI.
4Mendukung output bypass dan 4K-> 1080P downscaler fungsi melalui dial switch pada panel.
5. EDID dapat dipilih mode COPY dan AUTO melalui dial switch pada panel.
(COPY: Ini menyalin OUT 1 port EDID pengaturan ke semua outputs port, Jika tidak ada HDMI OUT 1 EDID mampu terdeteksi maka unit akan menyalin HDMI OUT 2.Jika tidak ada HDMI OUT 1 ~ 2 mampu 4 EDID terdeteksi maka unit akan menyalin HDMI OUT 3...dan sebagainya.
Urutan prioritas adalah OUT 1 sampai OUT 4.
AUTO: Bandingkan OUT 1 ~ OUT 4 pengaturan EDID dan output resolusi terbaik untuk semua output).
6Mendukung audio analog PCM 2.0.
7Mendukung format audio optik melalui LPCM 2.0/2.1/5.1CH, Dolby 5.1, Dolby True HD, Dolby DD+, DTS 5.1, DTS-ES 6/DTS-HDMA 5.1, DTS HD-HRA 5.1.
Spesifikasi
| Nomor model. |
LM-SC104-AUDIO |
| Teknis |
|
| Kepatuhan HDMI |
HDMI 2.0b |
| Kepatuhan HDCP |
HDCP 2.2 dan HDCP 1.4 |
| Resolusi Video |
720P50/60Hz, 1080P50/60Hz, 4K2K24Hz, 4K2K30Hz,
4K2K@50/60Hz (4:4:4) |
| Ruang Warna |
RGB, YCbCr4:4:4, YCbCr 4:2:2 |
| kedalaman warna |
4K60Hz 8-bit, 1080P 12-bit |
| Format Audio HDMI |
LPCM, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX,
DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD
|
| Format Audio L/R |
PCM 2.0 |
| Format Audio Optik |
LPCM [2.0/2.1]CH, Dolby 5.1, Dolby True HD, Dolby DD+, DTS
5.1, DTS-ES 6, DTS-HDMA 5.1, DTS HD-HRA 5.1 |
| Perlindungan ESD |
Model tubuh manusia:
±8kV (pengeluaran air-gap), ±4kV (pengeluaran kontak)
|
|
Hubungan
|
|
| Port input |
1×HDMI Tipe A [19-pin wanita] |
| Port output |
4×HDMI Tipe A [19-pin wanita]
1 × L / R Audio keluar [3.5mm Stereo Mini-jack]
1 × Optical out [S/PDIF] |
| Mesin |
|
| Perumahan |
Pengelolaan logam
|
| Warna |
Hitam |
|
Dimensi
|
180mm ((W) × 62mm ((D) × 14mm ((H)
|
| Berat badan |
227g |
|
Sumber Daya
|
Input: AC100~240V 50/60Hz
Output: DC5V/1A (standar AS/UE, CE/FCC/UL bersertifikat)
|
|
Konsumsi Daya
|
3.5W (Max) |
|
Mengoperasikan Suhu
|
0°C ~ 40°C / 32°F ~ 104°F
|
|
Suhu penyimpanan
|
-20°C ~ 60°C / -4°F ~ 140°F
|
| Kelembaban Relatif |
20~90% RH (tidak kondensasi)
|
| Catatan Spesifikasi dapat berubah tanpa pemberitahuan |
Diagram Koneksi

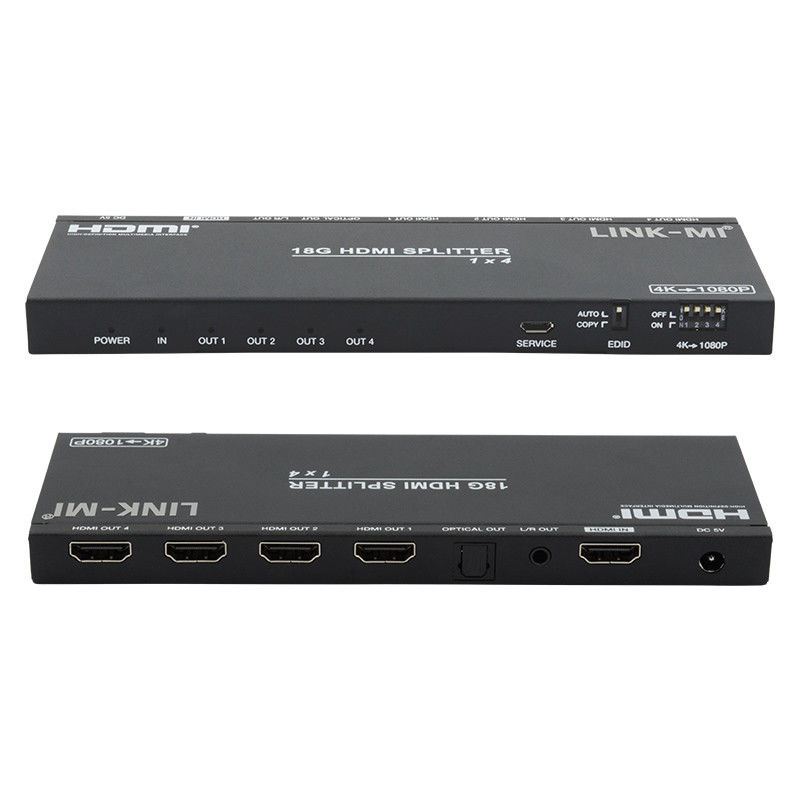

Deskripsi panel
FAQ
T1: Apakah Anda pabrik atau perusahaan perdagangan?
A1: Sebagai produsen profesional, kami memasok produk terkait HDMI lebih dari 10 tahun di Cina.
T2: Mengapa kita harus memilih Anda?
A2: Kami dapat menawarkan produk dengan harga pabrik, kualitas yang baik, layanan terbaik dan garansi panjang.
Q3: Bagaimana dengan layanan produk Anda?
A3: Kami dapat menawarkan OEM dan ODM, cetak merek Anda, desain Anda pada produk berdasarkan jumlah pesanan Anda.
Q4: Bagaimana dengan syarat pembayaran?
A4: Kami menerima transfer bank, Western Union, uang gram, paypal, Bank of China atau uang tunai sebagai pembayaran.
Q5: Bagaimana Anda mengirim paket?
A5: DHL, Fedex, EMS, melalui udara, laut... dll.
Q6: Jaminan apa yang Anda tawarkan?
A6: Tim layanan purna jual kami yang sangat baik akan memberikan dukungan teknis secara online. Kami menawarkan garansi satu tahun untuk produk kami.
T7: Bagaimana saya bisa membeli produk yang saya butuhkan jika tidak ada harga di situs web?
A7: Anda dapat mengirimkan pertanyaan Anda tentang produk yang Anda butuhkan. penjualan kami akan menjawab Anda dalam waktu 24 jam untuk membantu Anda membuat pesanan.
Panduan pengguna:
LM-SC104-Audio 1x4 HDMI 2.0 Splitter dengan Scaler A...
