4X4 Matrix Switcher System 4K HDMI Video Switch Dukungan RS232 TCP/IP Remote Control
Pengantar
LINK-MI LM-MX44H 4K 4x4 Matrix Switcher adalah perangkat switching sinyal video profesional berkinerja tinggi untuk cross-switching beberapa input dan output sinyal video.Ini mengadopsi chip pemrosesan gambar berkinerja tinggi canggih untuk meminimalkan attenuation transmisi sinyal, gambar dan sinyal suara dapat output fidelitas tinggi.
Matrix terutama digunakan dalam teknik penyiaran dan televisi, ruang konferensi multimedia, teknik layar besar, pengajaran televisi,pusat komando dan kontrol dan kesempatan lainnya. Produk ini mendukung tombol sasis, remote control inframerah, RS-232 serial port, TCP / IP (non-standar) dan kode kontrol terbuka untuk kontrol pusat.
Fitur
1. Desain struktural terintegrasi, standar 4 HDMI input dan 4 HDMI output, kompatibel dengan HDMI, format sinyal DVI, mendukung HDCP1.4 Versi;
2Mendukung resolusi tertinggi: 3840x2160P@30Hz;
3Mendukung fungsi transmisi transparan EDID, dan juga mengatur informasi identifikasi EDID tetap;
4Bandwidth antarmuka 3,4Gbps (total bandwidth 10,2Gbps);
5. Mendukung Blu-ray DVD atau perangkat lain yang membutuhkan dekoding HDCP;
6. Dengan fungsi memori power-down dan fungsi perlindungan medan power-off;
7. Beberapa cara kontrol: tombol sasis standar, remote control inframerah, RS-232 serial port, kontrol pusat, kontrol TCP-IP opsional;
8Sumber daya: 100 ~ 240V AC, 50/60HZ.
Spesifikasi
| Nomor model. |
LM-MX44H |
|
Masukan video
|
|
Input
|
HDMI 1.4, HDCP1.4
|
|
Konektor masukan
|
HDMI 1.4
|
|
Resistensi input
|
50Ω
|
|
Video output
|
|
Output
|
HDMI, DVI, VGA
|
|
Konektor output
|
HDMI 1.4
|
|
Impedansi output
|
50Ω
|
|
Sinyal video
|
|
Keuntungan
|
0 Db
|
|
Sinyal video
|
HDMI, DVI, VGA
|
|
Resolusi dukungan maksimum
|
3840*2160@30HZ,1920*12000@60HZ,1920*1080@60HZ,Kompatibel ke belakang
|
|
Manajemen EDID
|
Mendukung fungsi transmisi transparan EDID dan fungsi pengikat EDID
|
|
Manajemen HDCP
|
Mendukung standar HDCP 1.4 untuk perlindungan konten digital dengan bandwidth tinggi.
|
|
Sinyal audio
|
|
Audio digital
|
Mendukung transmisi audio HDMI
|
|
Bagian kontrol
|
|
Port kontrol serial
|
Konektor RS-232 wanita 9 pin
|
|
Kontrol jarak jauh inframerah
|
Kontrol jarak jauh inframerah default
|
|
Kontrol panel depan
|
Tombol
|
|
protokol
|
TCP/IP dengan mengontrol PTNET (panel yang dapat diprogram)
|
|
Konvensional
|
|
Sumber daya listrik
|
100VAC ~ 240VAC, 50/60Hz
|
|
Suhu
|
-20 ~ +70°C
|
|
Kelembaban
|
10% ~ 90%
|
|
Konsumsi daya
|
10W
|
|
Ukuran sasis
|
442mm x 242mm x 45mm
|
|
Berat produk
|
20,5 kg
|
| Catatan:Spesifikasi dapat berubah tanpa pemberitahuan |
Diagram Koneksi

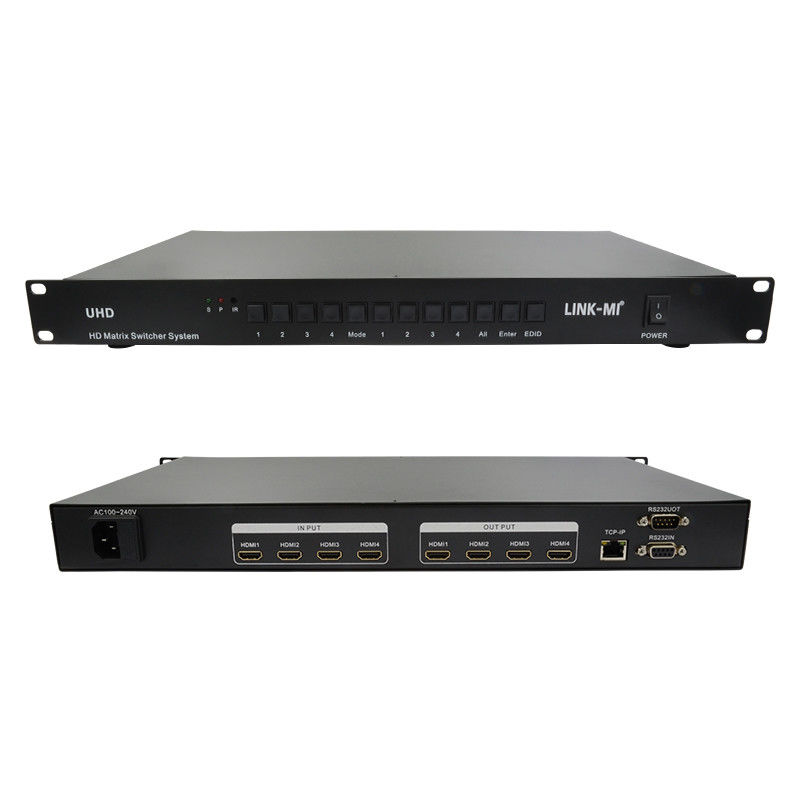

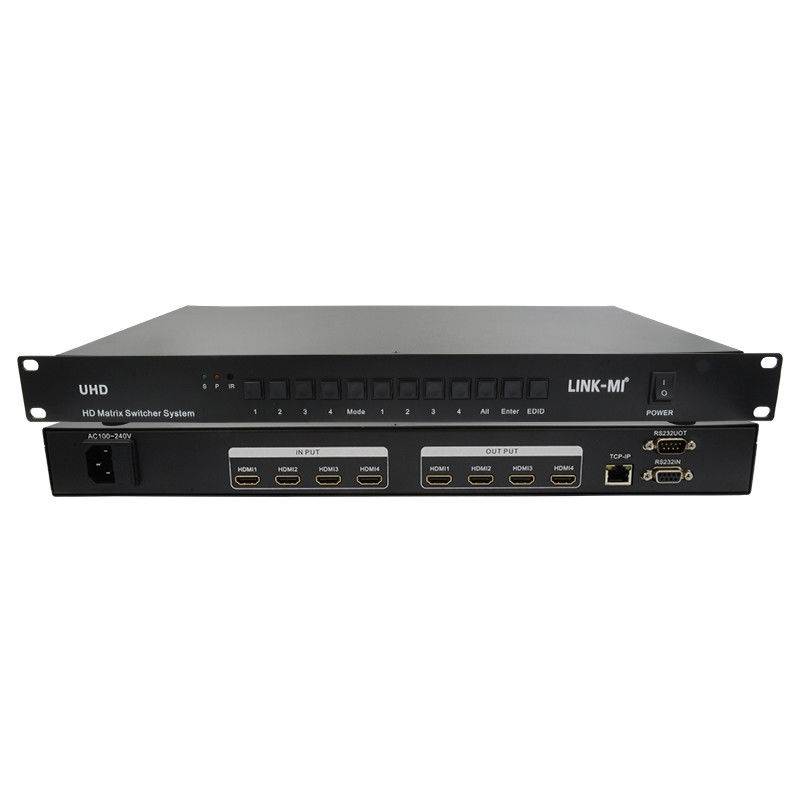

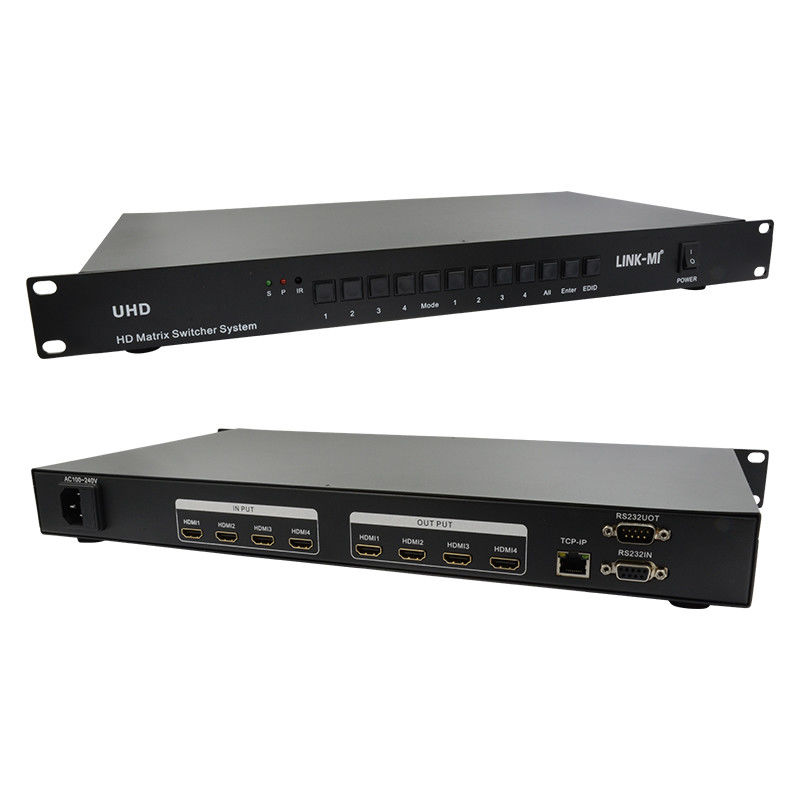

Deskripsi panel
FAQ
T1: Apakah Anda pabrik atau perusahaan perdagangan?
A1: Sebagai produsen profesional, kami memasok produk terkait HDMI lebih dari 10 tahun di Cina.
T2: Mengapa kita harus memilih Anda?
A2: Kami dapat menawarkan produk dengan harga pabrik, kualitas yang baik, layanan terbaik dan garansi panjang.
Q3: Bagaimana dengan layanan produk Anda?
A3: Kami dapat menawarkan OEM dan ODM, cetak merek Anda, desain Anda pada produk berdasarkan jumlah pesanan Anda.
Q4: Bagaimana dengan syarat pembayaran?
A4: Kami menerima transfer bank, Western Union, uang gram, paypal, Bank of China atau uang tunai sebagai pembayaran.
Q5: Bagaimana Anda mengirim paket?
A5: DHL, Fedex, EMS, melalui udara, laut... dll.
Q6: Jaminan apa yang Anda tawarkan?
A6: Tim layanan purna jual kami yang sangat baik akan memberikan dukungan teknis secara online. Kami menawarkan garansi satu tahun untuk produk kami.
T7: Bagaimana saya bisa membeli produk yang saya butuhkan jika tidak ada harga di situs web?
A7: Anda dapat mengirimkan pertanyaan Anda tentang produk yang Anda butuhkan. penjualan kami akan menjawab Anda dalam waktu 24 jam untuk membantu Anda membuat pesanan.
Panduan pengguna:
LM-MX44H 4x4 4K HDMI Matrix Switcher System.pdf
