18Gbps 8x8 HDMI Matrix dengan Dukungan Fungsi ARC 4K2K@60Hz YUV 4:4:4
Pengantar

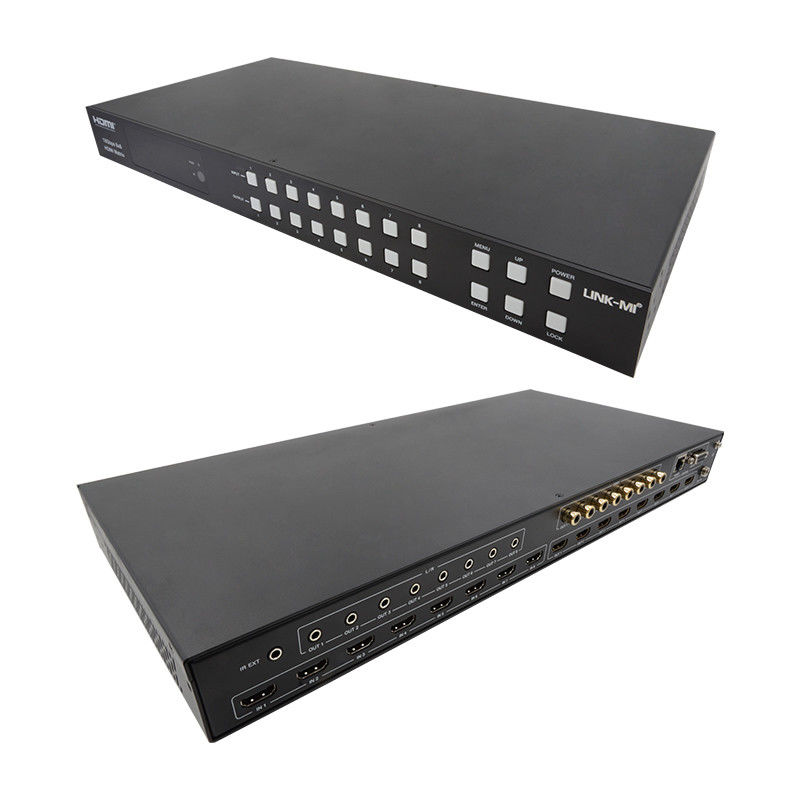

LINK-MI LM-MX88A 18Gbps 8x8 HDMI Matrix mendukung transmisi video (hingga 4K2K@60Hz YUV 4:4:4) dan audio digital resolusi tinggi multi-saluran dari 8 sumber HDMI ke 8 layar HDMI. Audio yang tidak tertanam ke audio analog dan koaksial didukung dari 8 port output HDMI.Sementara HDMI output fungsi ARC diaktifkan, audio ARC dari perangkat tampilan HDMI akan diekstraksi ke output audio koaksial.Kontrol adalah melalui tombol panel depan, IR remote, RS-232, LAN dan Web GUI.
Fitur
1. HDMI 2.0b, HDCP 2.2 dan HDCP 1.4 sesuai
2Resolusi video hingga 4K2K@60Hz (YUV 4:4:4) pada semua port HDMI
3. Mendukung 18Gbps video bandwidth
4. Dolby Vision, HDR10+ dan HLG didukung.
5Mendukung 4K->1080P Down Scaler untuk setiap port output
6. HDMI audio pass-through hingga 7.1CH HD audio (LPCM, Dolby TrueHD dan DTS-HD Master Audio)
7. Audio yang tidak tertanam didukung melalui port analog dan koaksial
8. ARC, CEC dan manajemen EDID cerdas didukung
9. 1U desain rak dipasang dengan layar OLED panel depan
10. Kontrol melalui tombol panel depan, IR remote, RS-232, LAN dan Web GUI
Spesifikasi
|
Teknis
|
|
Kepatuhan HDMI
|
HDMI 2.0b
|
| Kepatuhan HDCP |
HDCP 2.2 dan HDCP 1.4
|
|
Video Bandwidth
|
18Gbps
|
|
Resolusi Video
|
Hingga 4K2K@50/60Hz (4:4:4)
|
|
Ruang Warna
|
RGB, YCbCr4:44/4:22/4:2:0
|
|
kedalaman warna
|
8-bit, 10-bit, 12-bit
|
|
Format Audio HDMI
(Mengirim melalui)
|
LPCM 2/5.1/7.1, Dolby Digital, DTS 5.1, Dolby Digital+,
Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos, DTS:X
|
|
Format Audio Koaksial
|
LPCM 2.0, Dolby Digital / Plus, DTS 5.1
|
|
Format Audio L/R
|
PCM2.0
|
|
Format HDR
|
HDR10,HDR10+, Dolby Vision, HLG
|
| Perlindungan ESD |
Model tubuh manusia:
±8kV (pengeluaran air-gap), ±4kV (pengeluaran kontak)
|
|
Hubungan
|
|
Pelabuhan Masuk
|
8×HDMI Tipe A [19-pin wanita]
1×IR EXT [3.5mm Stereo Mini-jack]
|
|
Pelabuhan output
|
8×HDMI Tipe A [19-pin wanita]
8×Coax Audio (RCA)
8×L/R Audio [3.5mm Stereo Mini-jack]
|
|
Pelabuhan Kontrol
|
1×TCP/IP [RJ45]
1×RS-232 [D-Sub 9]
|
|
Mesin
|
|
Perumahan
|
Pengelolaan logam
|
|
Warna
|
Hitam
|
|
Dimensi
|
TX: 440mm (W) × 200mm (D) × 44,5mm (H)
|
|
Berat badan
|
TX: 2,8kg
|
|
Sumber Daya
|
Input: AC 100 - 240V 50/60Hz
Output: DC 12V/5A (standar AS/UE, CE/FCC/ULcertified)
|
|
Konsumsi Daya
|
43W
|
|
Suhu operasi
|
-10°C ~ 45°C / 14°F ~ 113°F
|
|
Suhu penyimpanan
|
-20°C ~ 60°C / -4°F ~ 140°F
|
|
Kelembaban Relatif
|
20~90% RH (tidak kondensasi)
|
| Catatan:Spesifikasi dapat berubah tanpa pemberitahuan |
Diagram Koneksi

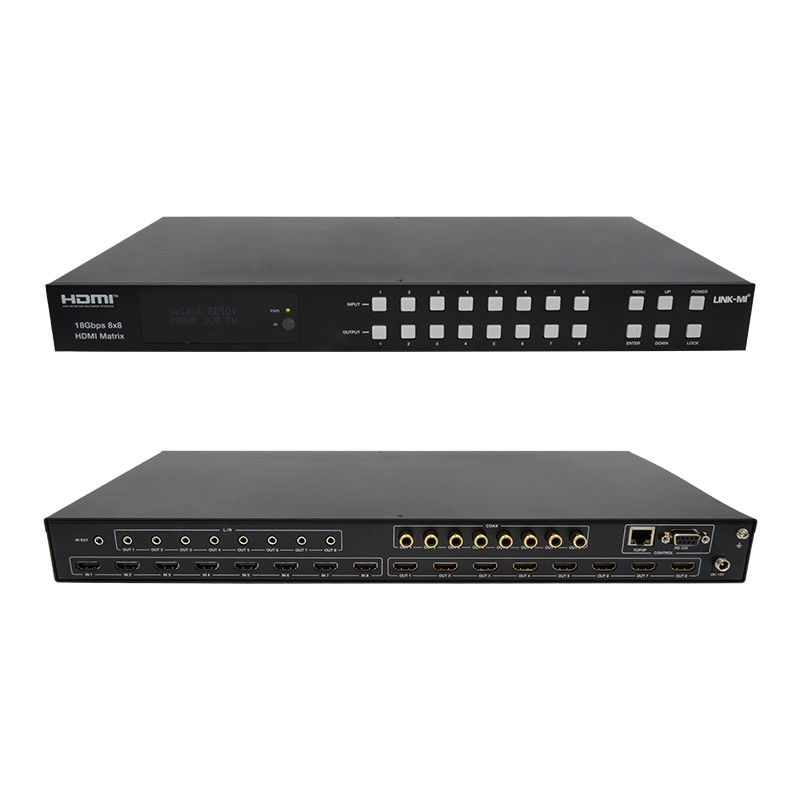

Deskripsi panel
FAQ
T1: Apakah Anda pabrik atau perusahaan perdagangan?
A1: Sebagai produsen profesional, kami memasok produk terkait HDMI lebih dari 10 tahun di Cina.
T2: Mengapa kita harus memilih Anda?
A2: Kami dapat menawarkan produk dengan harga pabrik, kualitas yang baik, layanan terbaik dan garansi panjang.
Q3: Bagaimana dengan layanan produk Anda?
A3: Kami dapat menawarkan OEM dan ODM, cetak merek Anda, desain Anda pada produk berdasarkan jumlah pesanan Anda.
Q4: Bagaimana dengan syarat pembayaran?
A4: Kami menerima transfer bank, Western Union, uang gram, paypal, Bank of China atau uang tunai sebagai pembayaran.
Q5: Bagaimana Anda mengirim paket?
A5: DHL, Fedex, EMS, melalui udara, laut... dll.
Q6: Jaminan apa yang Anda tawarkan?
A6: Tim layanan purna jual kami yang sangat baik akan memberikan dukungan teknis secara online. Kami menawarkan garansi satu tahun untuk produk kami.
T7: Bagaimana saya bisa membeli produk yang saya butuhkan jika tidak ada harga di situs web?
A7: Anda dapat mengirimkan pertanyaan Anda tentang produk yang Anda butuhkan. penjualan kami akan menjawab Anda dalam waktu 24 jam untuk membantu Anda membuat pesanan.
Panduan pengguna:
LM-MX88A 8x8 HDMI Matrix LR Coax Audio 4K@60 ARC.p...
