SDI ke HDMI Konverter Semua ke HDMI SDI ke VGA CVBS Video Konverter
Pengantar

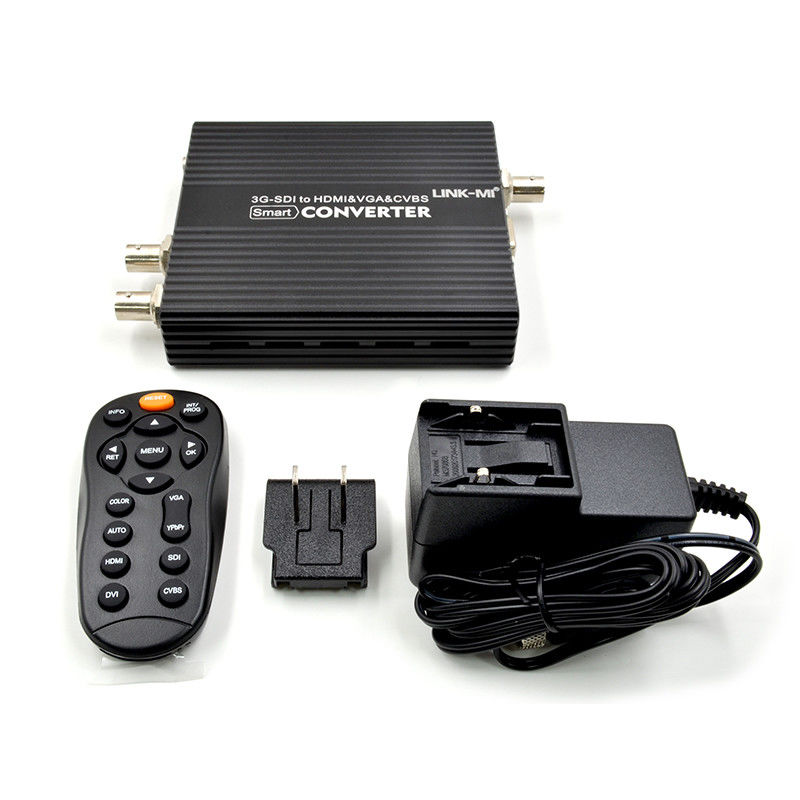

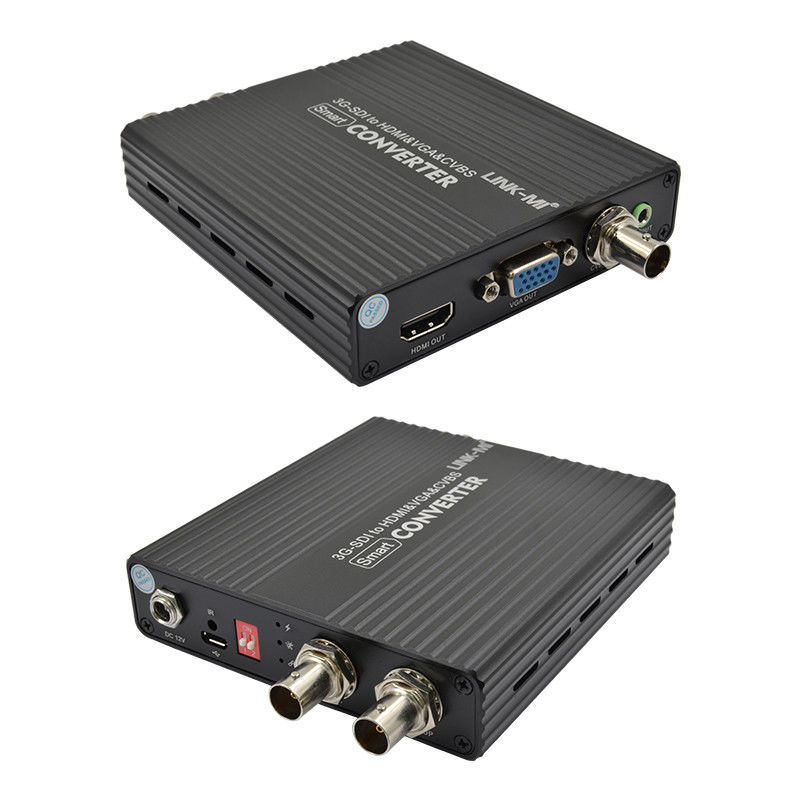

LINK-MI LM-SC5810P SD/HD/3G SDI-HDMI&VGA&CVBS video converter adalah produk konversi sinyal video berkualitas tinggi dan berkinerja tinggi, kompatibel dengan sinyal SD/HD/3G SDI,yang dibangun di ekualiser kabel kinerja tinggi, mendukung jarak transmisi hingga 200 m HD-SDI, sinyal 3G-SDI hingga 120 meter [Catatan: Memenuhi standar kabel Belden 1694A, indikator sinyal standar SDI].
Fitur
1. Mendukung semua jenis resolusi SDI
2. SMPTE 425M (tingkat A dan B), SMPTE424M, SMPTE292M, SMPTE259M-C
3. Bawa 1 saluran sinyal SDI loop keluar.
4. Dukungan untuk OSD menu operasi antarmuka
5. Secara otomatis mendeteksi informasi HDMI EDID adaptif HDMI mode terbaik
6. Mendukung semua format konversi asimetris
7Sinyal hilang peringatan layar biru
8. Format output VGA dapat ditentukan 720p/1080p
9. Secara otomatis menyematkan sinyal audio SDI ke sinyal HDMI.
10. Format output yang dapat dipilih pengguna (HDMI dan VGA dan AV)
11. Adaptasi cerdas dari PAL / NTSC
Spesifikasi
| Merek |
LINK-MI |
|
Nomor model.
|
LM-SC5810P
|
| Bahan |
Logam |
| Warna |
Hitam |
| Aplikasi |
Mengkonversi SD/HD/3G SDI ke HDMI |
| Antarmuka Masukan |
1*BNC SDI |
| Jenis sinyal masukan |
SD-SDI (270Mbps ); HD-SDI (1,485Gbps ); 3G-SI (2,97) |
| Format Masukan |
525i @ 59.94; 625i @ 50; 720p @ 23.98/24/25/29.97/30/50/59.94/60; 1080i @ 50/59.94/60; 1080p @ 23.98/24/.25/29.97/30/50/59.94/60 |
| Jangkauan sinyal SDI |
0.8V PP |
| Impedansi SDI |
75 ohm |
| Jenis Kopling SDI |
AC Coupling
|
| SDI Signal Jitter (Typical Value) |
SD-SDI <= 0,1UI; HD-SDI <= 0,2UI; 3G-SDI <= 0,4UI |
| Max. Panjang Input Coax |
Belden 1694A: SD-SDI 400m, HD-SDI 200m, 3G-SDI 140m
Catatan: jarak transmisi di atas untuk spesifikasi kabel yang berbeda, hasil pengujian akan berbeda
|
| SDI Loop Out Interface |
1*BNC SDI |
| HDMI/DVI Output Interface |
1*HDMI |
| AV (CVBS) Output Interface |
1* BNC |
| VGA Output Interface |
1* VGA |
| Dimensi (L*W*H) |
154*119*36mm |
|
Pasokan daya
|
5-24V DC
|
| Catatan:Spesifikasi dapat berubah tanpa pemberitahuan |
Diagram Koneksi

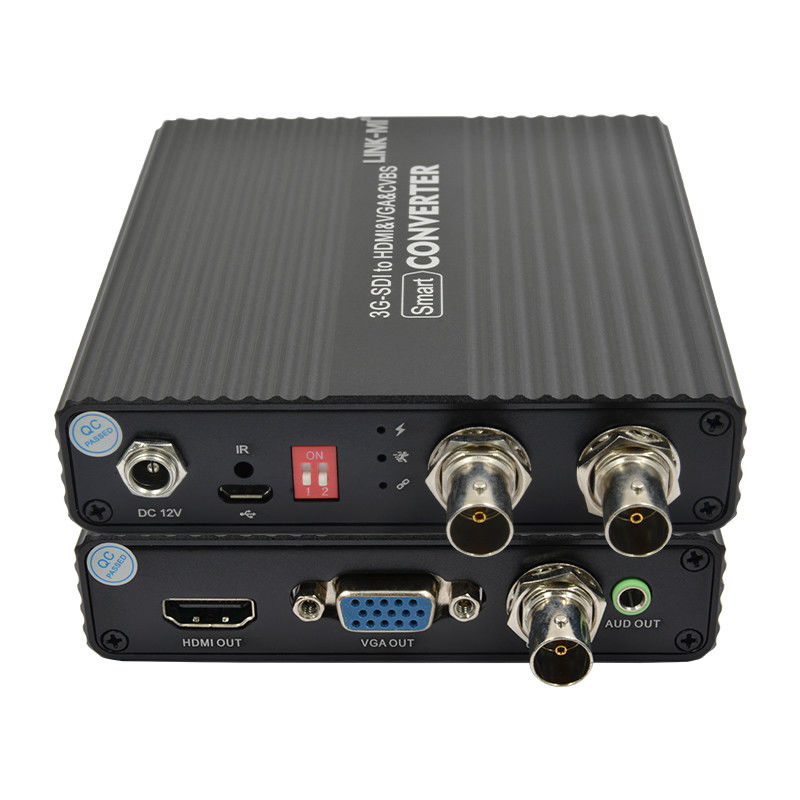

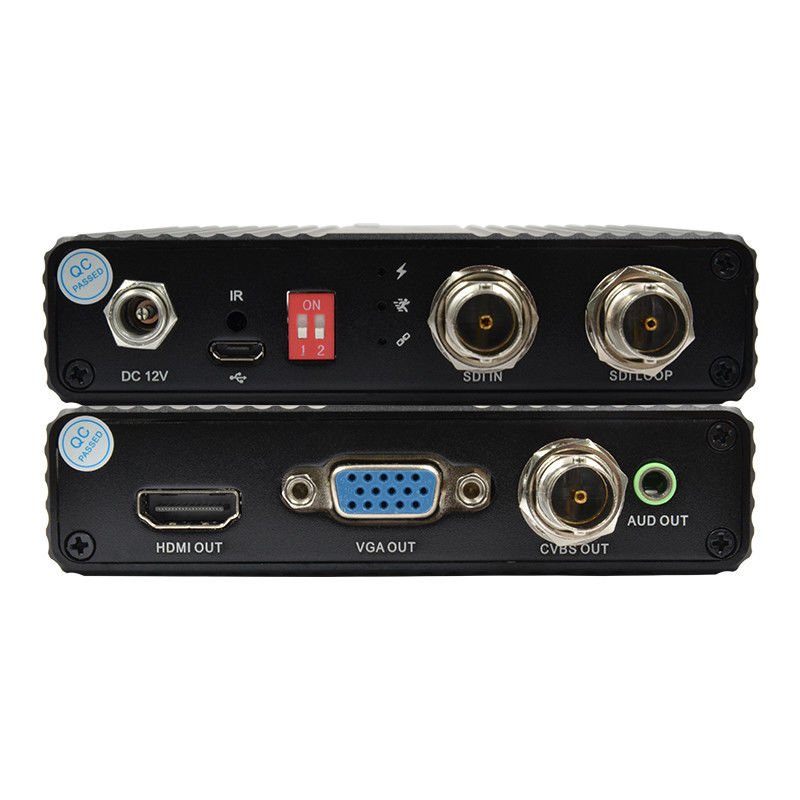

Deskripsi panel
FAQ
T1: Apakah Anda pabrik atau perusahaan perdagangan?
A1: Sebagai produsen profesional, kami memasok produk terkait HDMI lebih dari 10 tahun di Cina.
T2: Mengapa kita harus memilih Anda?
A2: Kami dapat menawarkan produk dengan harga pabrik, kualitas yang baik, layanan terbaik dan garansi panjang.
Q3: Bagaimana dengan layanan produk Anda?
A3: Kami dapat menawarkan OEM dan ODM, cetak merek Anda, desain Anda pada produk berdasarkan jumlah pesanan Anda.
Q4: Bagaimana dengan syarat pembayaran?
A4: Kami menerima transfer bank, Western Union, uang gram, paypal, Bank of China atau uang tunai sebagai pembayaran.
Q5: Bagaimana Anda mengirim paket?
A5: DHL, Fedex, EMS, melalui udara, laut... dll.
Q6: Jaminan apa yang Anda tawarkan?
A6: Tim layanan purna jual kami yang sangat baik akan memberikan dukungan teknis secara online. Kami menawarkan garansi satu tahun untuk produk kami.
T7: Bagaimana saya bisa membeli produk yang saya butuhkan jika tidak ada harga di situs web?
A7: Anda dapat mengirimkan pertanyaan Anda tentang produk yang Anda butuhkan. penjualan kami akan menjawab Anda dalam waktu 24 jam untuk membantu Anda membuat pesanan.
Panduan pengguna:
LM-SC5810P SDI-HDMI & VGA & CVBS Konverter Manual Pengguna...
