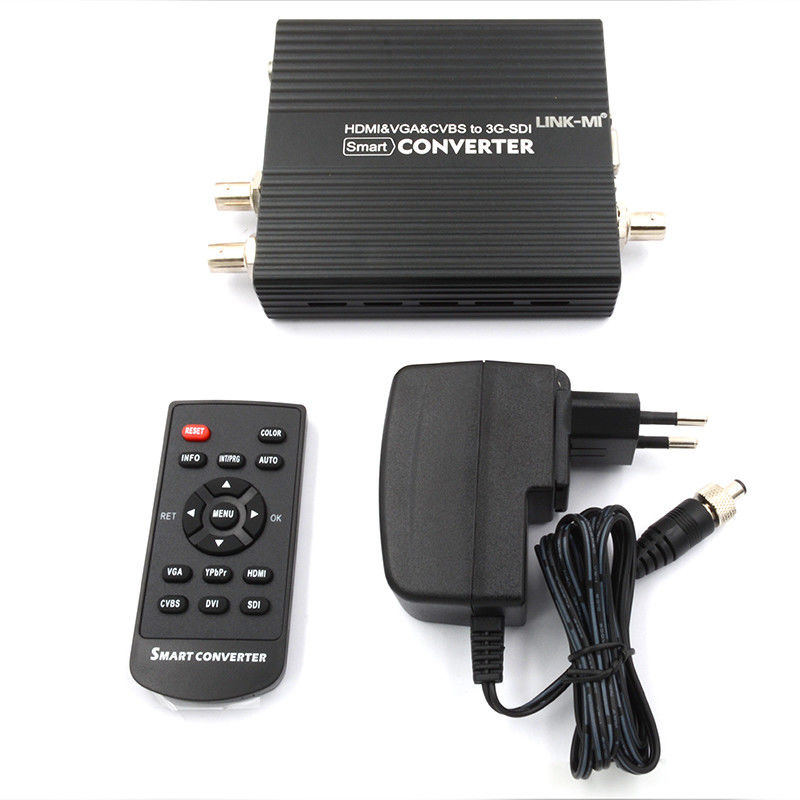

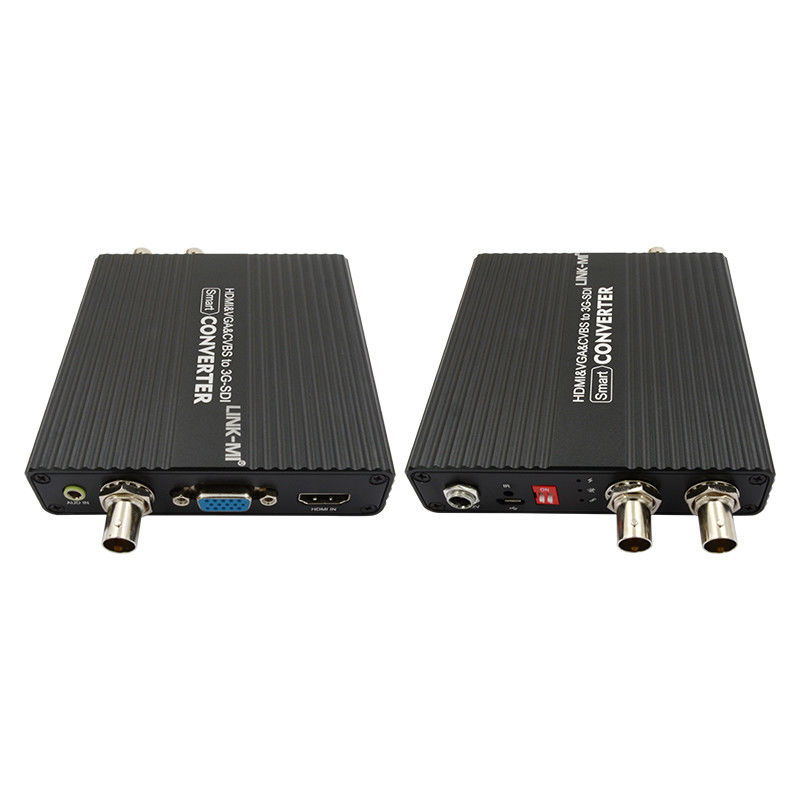

HDMI&VGA&CVBS ke 3G SDI Multifunction Video Converter
Pengantar
LINK-MI LM-SC5325 HDMI&VGA&CVBS-SD/HD/3G SDI video converter adalah produk konversi sinyal video berkualitas tinggi dan berkinerja tinggi.1, mendukung input sinyal HDMI, VGA dan CVBS dan kompatibel dengan sinyal SD / HD / 3G SDI.
kualitas broadcast grade, sementara itu, mendukung jarak transmisi hingga 200m HD-SDI, sinyal 3G-SDI hingga 120 meter [Catatan: Memenuhi standar kabel Belden 1694A, SDI
Tidak seperti produk konverter tradisional di pasar saat ini, konverter kami dengan built-in chip pengolah gambar profesional konversi, pertama-tama akan memproses
fungsi peningkatan gambar, pengurangan kebisingan, de-interlacing (opsional) dari gambar SDI sebelum dikonversi ke.
(opsional), konversi resolusi cerdas dan konversi frame rate, pengaturan saturasi/luminansi/kontras yang dapat disesuaikan, melalui skala otomatis dan konversi frame rate,mengubah video bentuk apa pun menjadi sinyal SD/HD/3G-SDI standar, kompatibel dengan sinyal HDMI, VGA dan CVBS yang umum.
Fitur
1. Mendukung semua jenis resolusi SDI
2. SMPTE 425M (tingkat A dan B), SMPTE424M, SMPTE292M, SMPTE259M-C
3- Bawa sinyal SDI saluran 2 keluar.
4. Dukungan untuk OSD menu operasi antarmuka
5. Secara otomatis mendeteksi informasi HDMI EDID adaptif mode terbaik
6. Mendukung semua format konversi asimetris
7Sinyal hilang peringatan layar biru
8. Format input VGA dapat ditentukan 720p/1080p
9. Secara otomatis menyematkan sinyal audio HDMI ke sinyal SDI
10. Format input yang dapat dipilih pengguna
Spesifikasi
|
Model
|
HDMI & VGA & AV ke SD/HD/3G-SDI
|
| Input HDMI |
1xHDMI
|
|
Masukan VGA
|
1xVGA
|
|
Input AV (CVBS)
|
1xBNC-F
|
|
Jenis sinyal masukan
|
SD-SDI ((270Mbps), HD-SDI ((1.485Gbps), 3G-SDI ((2.97Gbps)
|
| Dukungan Format Masukan |
SD:525i@ 59.94Hz,625i@ 50Hz HD:720p@ 23.98Hz/ 24Hz/ 25Hz/ 29.97Hz/ 30Hz 720p@ 50Hz/ 59.94Hz/ 60Hz1080i@ 50Hz/59.94Hz/ 60Hz1080p@ 23.98Hz/ 24Hz/ 25Hz/ 29.97Hz/ 30Hz 3G:1080p@ 50Hz/ 59.94Hz/ 60Hz |
|
Jangkauan sinyal SDI
|
0.8Vp-p
|
|
Impedansi SDI
|
75 ohm
|
|
Jenis Kopling SDI
|
AC Coupling
|
|
Max. Panjang Koaksi Output
|
Belden1694A
SD-SDI 400m/1300ft; HD-SDI 200m/600ft;
3G-SDI 140m/450ft
|
|
SDI Out Interface
|
2xBNC SDI
|
|
Bandwidth Frekuensi
|
165MHz/upto standar dengan HDCP HDMI1.3
|
|
Sumber Daya
|
5V ~ 24VDC
|
|
Konsumsi Daya
|
3-6Watt
|
|
Suhu operasi
|
-10°C-60°C/14°F-140 ° F
|
|
Suhu penyimpanan
|
-30°C-70°C/-22°F-158°F
|
|
Kelembaban Relatif
|
20-90%RH ((Tidak kondensasi)
|
|
Dimensi
|
158 × 120 × 36 mm /6,22 × 4,72 × 1,42 inci
|
|
Berat badan
|
300 g
|
| Catatan:Spesifikasi dapat berubah tanpa pemberitahuan |
Diagram Koneksi

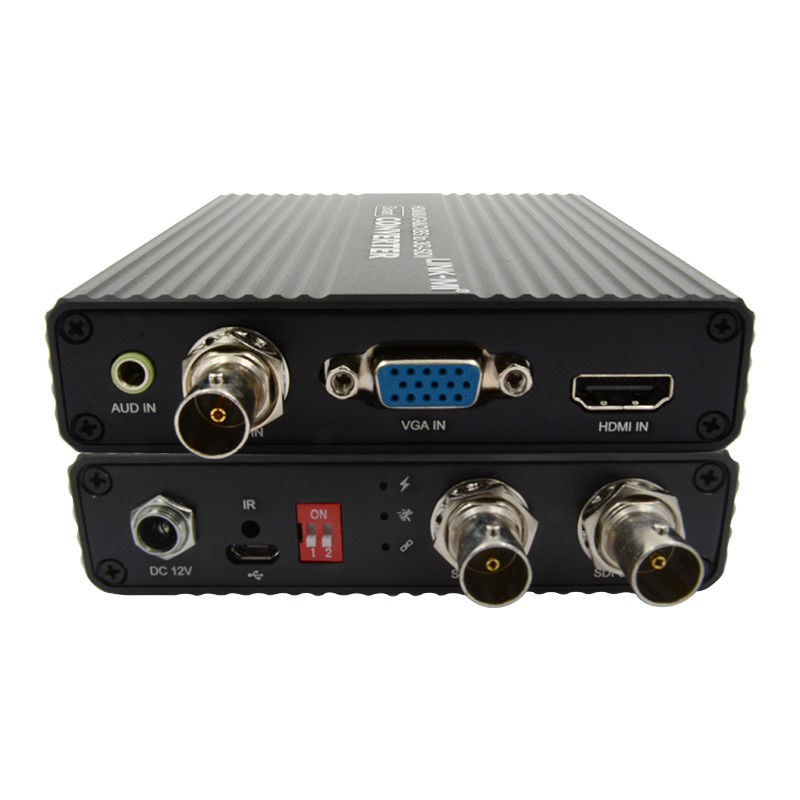

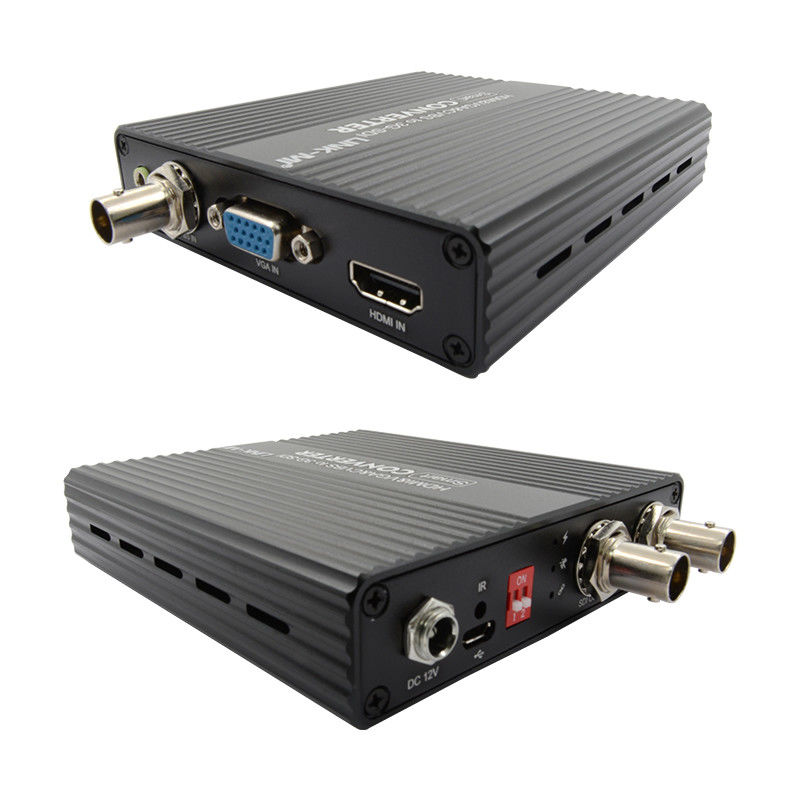

Deskripsi panel
FAQ
T1: Apakah Anda pabrik atau perusahaan perdagangan?
A1: Sebagai produsen profesional, kami memasok produk terkait HDMI lebih dari 10 tahun di Cina.
T2: Mengapa kita harus memilih Anda?
A2: Kami dapat menawarkan produk dengan harga pabrik, kualitas yang baik, layanan terbaik dan garansi panjang.
Q3: Bagaimana dengan layanan produk Anda?
A3: Kami dapat menawarkan OEM dan ODM, cetak merek Anda, desain Anda pada produk berdasarkan jumlah pesanan Anda.
Q4: Bagaimana dengan syarat pembayaran?
A4: Kami menerima transfer bank, Western Union, uang gram, paypal, Bank of China atau uang tunai sebagai pembayaran.
Q5: Bagaimana Anda mengirim paket?
A5: DHL, Fedex, EMS, melalui udara, laut... dll.
Q6: Jaminan apa yang Anda tawarkan?
A6: Tim layanan purna jual kami yang sangat baik akan memberikan dukungan teknis secara online. Kami menawarkan garansi satu tahun untuk produk kami.
T7: Bagaimana saya bisa membeli produk yang saya butuhkan jika tidak ada harga di situs web?
A7: Anda dapat mengirimkan pertanyaan Anda tentang produk yang Anda butuhkan. penjualan kami akan menjawab Anda dalam waktu 24 jam untuk membantu Anda membuat pesanan.
Panduan pengguna:
LM-SC5325 HDMI&VGA&CVBS ke SDI Konverter (Baru).pdf...
