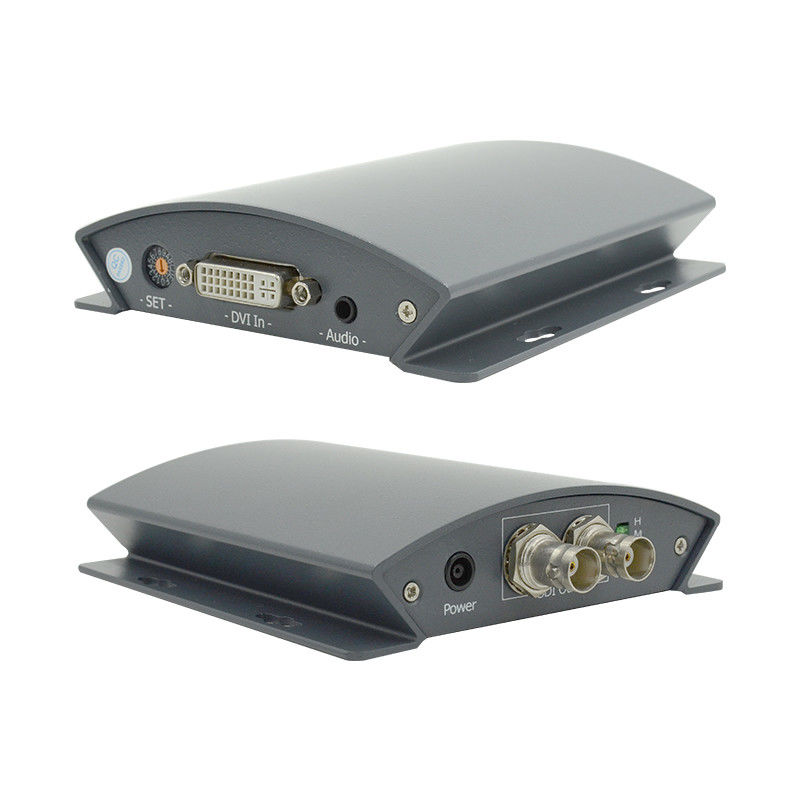

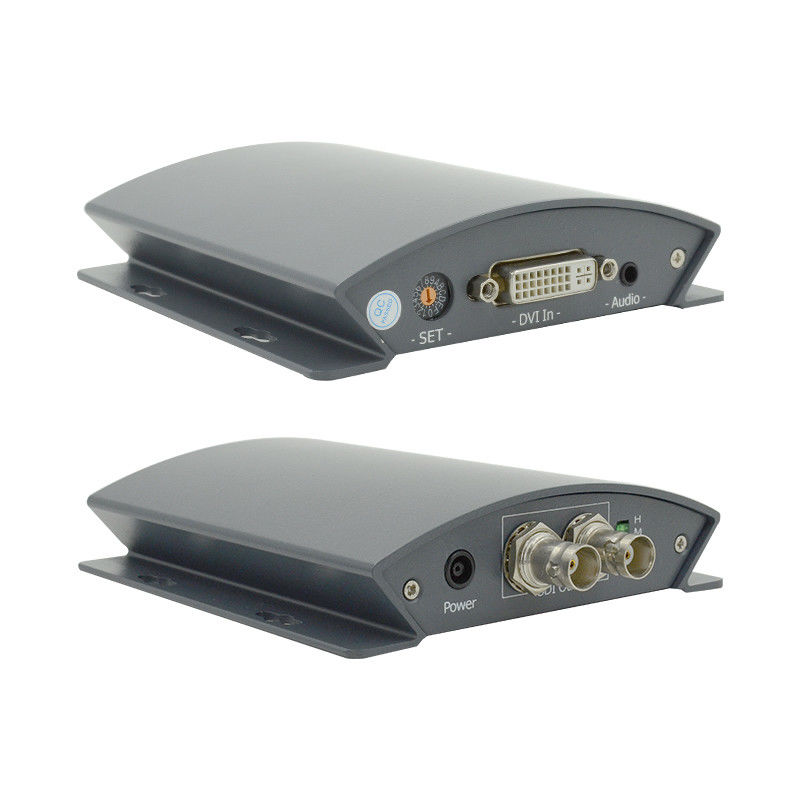

HD Video DVI ke BNC SDI Converter
Pengantar
LINK-MI HD Video Converter adalah perangkat untuk mengkonversi sinyal DVI ke sinyal 3G/HD/SD SDI.Pada saat yang sama, LM-PDS01 mendukung sinyal audio stereo analog eksternal yang tertanam dalam sinyal 3G/HD/SD-SDI.
Fitur
1. VESA Standar input sinyal DVI
2Opsional 3G / HD / SD SDI output sinyal
3Opsional 1080P/1080I/720P/480I/576I/1080PSF output
4. DVI sinyal masukan adaptif
5. Mendukung sinyal audio stereo analog eksternal DVI tertanam dalam sinyal SDI
6. SDI mengatur "frekuensi" output
7. SDI mengatur output "frekuensi tetap"
8.Fitur khusus dapat disesuaikan
Spesifikasi
| Nama |
HD Video DVI ke BNC SDI Converter |
| Nomor model. |
LM-PDS01 |
| Masukan DVI |
Sinyal |
Sinyal DVI standar VESA |
| Konektor |
DVI-I |
| Amplitudo sinyal |
800mV ± 10% (75 R) |
| Impedansi |
100Ω |
| Masukan Audio Analog |
Sinyal Masuk |
Audio Stereo Analog |
| Sampel digital |
48K |
| Impedansi |
16Ω |
| Konektor |
Headphone |
| SDI Output |
Sinyal output |
Sinyal SDI 3G/HD/SD |
| Tingkat Kode |
270Mbps ~ 2.97Gbps |
| Impedansi |
75Ω |
| Amplitudo sinyal |
800mV ± 10% |
| Konektor |
BNC (standar IEC 169-8) |
| Parameter Umum |
Sumber Daya |
DC 5-12V |
| Kekuatan |
< 2W |
| Dimensi ((L*W*H) |
141*102*30 mm |
| Pengendalian |
Saklar DIP |
| Berat bersih |
0.3kg |
| Jangkauan suhu operasi |
0-50°C |
| Rentang suhu penyimpanan |
-20 sampai 75°C |
| Kisaran kelembaban operasi |
20-70% RH |
| Kisaran kelembaban penyimpanan |
0-90%RH |
Diagram Koneksi

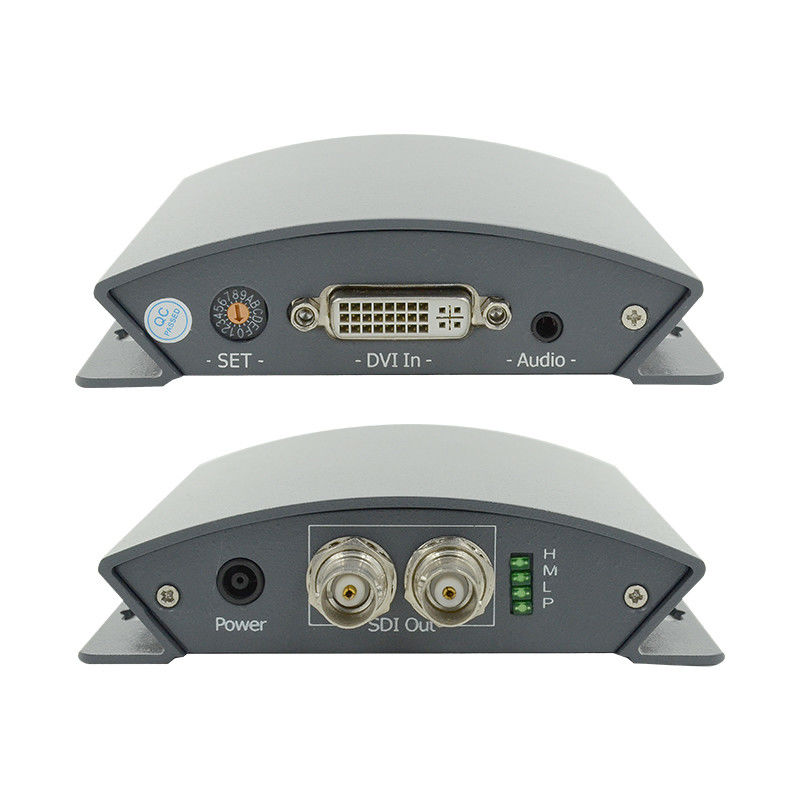

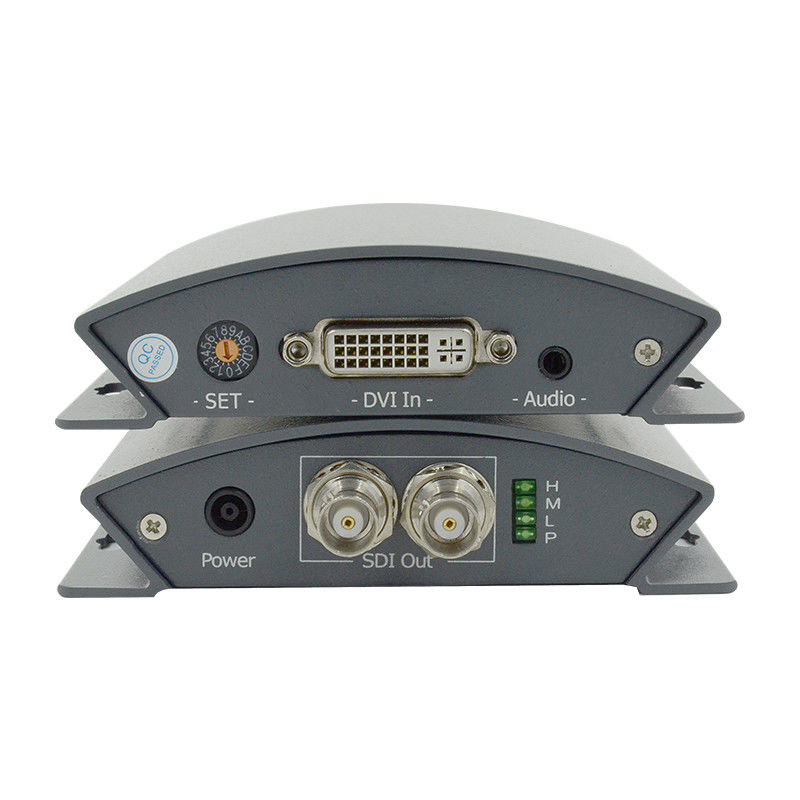

Deskripsi panel
FAQ
T1: Apakah Anda pabrik atau perusahaan perdagangan?
A1: Sebagai produsen profesional, kami memasok produk terkait HDMI lebih dari 10 tahun di Cina.
T2: Mengapa kita harus memilih Anda?
A2: Kami dapat menawarkan produk dengan harga pabrik, kualitas yang baik, layanan terbaik dan garansi panjang.
Q3: Bagaimana dengan layanan produk Anda?
A3: Kami dapat menawarkan OEM dan ODM, cetak merek Anda, desain Anda pada produk berdasarkan jumlah pesanan Anda.
Q4: Bagaimana dengan syarat pembayaran?
A4: Kami menerima transfer bank, Western Union, uang gram, paypal, Bank of China atau uang tunai sebagai pembayaran.
Q5: Bagaimana Anda mengirim paket?
A5: DHL, Fedex, EMS, melalui udara, laut... dll.
Q6: Jaminan apa yang Anda tawarkan?
A6: Tim layanan purna jual kami yang sangat baik akan memberikan dukungan teknis secara online. Kami menawarkan garansi satu tahun untuk produk kami.
T7: Bagaimana saya bisa membeli produk yang saya butuhkan jika tidak ada harga di situs web?
A7: Anda dapat mengirimkan pertanyaan Anda tentang produk yang Anda butuhkan. penjualan kami akan menjawab Anda dalam waktu 24 jam untuk membantu Anda membuat pesanan.
Panduan pengguna:
LM-PDS01 DVI ke SD_HD_3G SDI Converter.pdf
