Pro YPbPr ke SDI HD video converter
Pengantar
LINK-MI LM-PYS01 HD video converter, mendukung input sinyal YPbPr dan output sinyal 3G / HD / SD SDI.mengkonversi sinyal YPbPr ke sinyal 3G / HD / SD-SDI. Pada saat yang sama, LM-PYS01 mendukung sinyal audio stereo analog eksternal yang tertanam dalam sinyal SDI. Selain itu, LM-PYS01 juga mendukung fungsi "konversi frekuensi",Sinyal YPbPr dapat input "mengkonversi" ke output sinyal SDI resolusi tetap dan konverter SD 480I / 576I "meningkatkan konversi" ke HD SDI. Anda juga dapat "mengubah di bawah" HD 1080P / 720P / 1080I ke output SD SDI, trim opsional atau tambahan waktu "turun dikonversi" tepi hitam. Resolusi melalui saklar pengkodean digital untuk memilih,mudah dioperasikan.
Fitur
1. Masukan sinyal YPbPr standar
2Opsional 3G / HD / SD SDI output sinyal
3Opsional 1080P / 1080I / 720P / 480I / 576I resolusi umum
4. Opsional 1080PSF / 720P 30/25/24 resolusi khusus
5Opsional "turun dikonversi" trim atau menambahkan batas hitam
6. YPbPr sinyal masukan adaptif
7. Mendukung sinyal audio stereo analog eksternal yang tertanam dalam sinyal SDI
8. SDI mengatur "frekuensi" output
9. SDI mengatur output "frekuensi tetap"
10. Fitur khusus dapat disesuaikan
Spesifikasi
| Nama |
Konverter video HD YPbPr ke SDI |
| Nomor model. |
LM-PYS01 |
| YPbPr Input |
Sinyal |
Standar YPbPr |
| Konektor |
BNC |
| SMPTE |
27M |
| Amplitudo sinyal |
800mv ± 10% (75 Ω) |
| Impedansi |
75Ω |
| Output Audio Analog |
Sinyal output |
Audio Stereo Analog |
| Impedansi |
16Ω |
| Konektor |
Headphone |
| SDI Output |
Sinyal output |
SIGNAL SDI |
| Konektor |
BNC (standar IEC 169-8) |
| Amplitudo sinyal |
800mv ± 10% (75 Ω) |
| Impedansi |
175Ω |
| Parameter Umum |
Sumber Daya |
DC 5-12V |
| Kekuatan |
< 2W |
| Dimensi ((L*W*H) |
141*102*30 mm |
| Pengendalian |
Saklar DIP |
| Berat bersih |
0.3kg |
| Jangkauan suhu operasi |
0-50°C |
| Rentang suhu penyimpanan |
-20 sampai 75°C |
| Kisaran kelembaban operasi |
20-70% RH |
| Kisaran kelembaban penyimpanan |
0-90%RH |
Diagram Koneksi

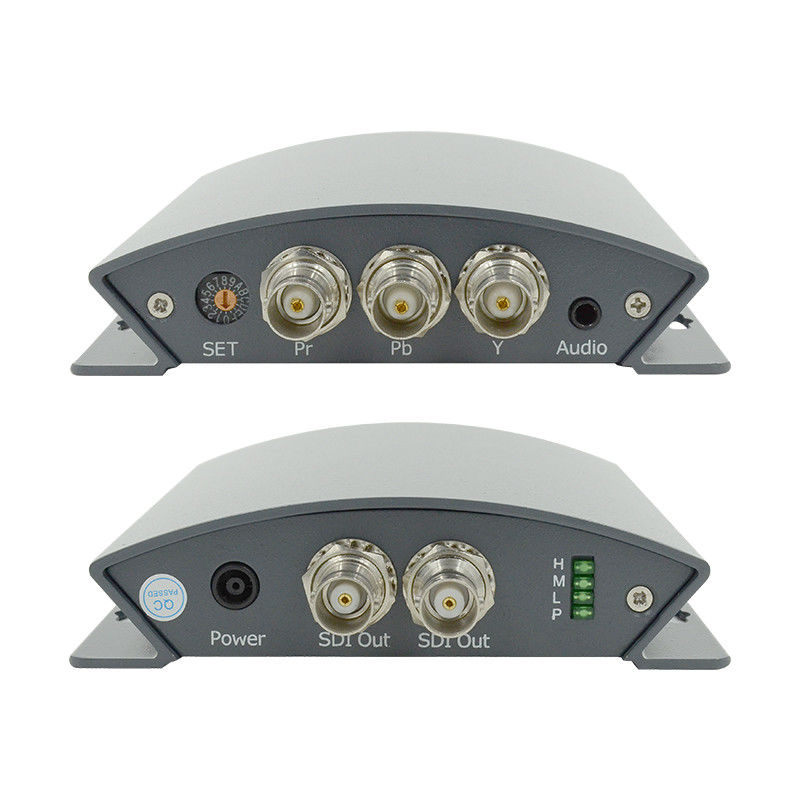

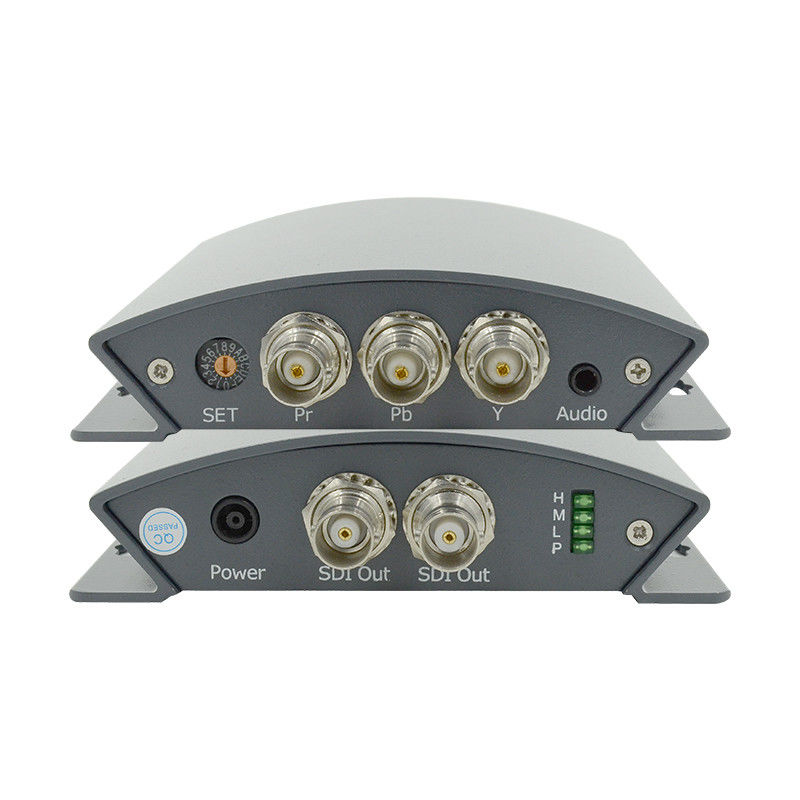

Deskripsi panel
FAQ
T1: Apakah Anda pabrik atau perusahaan perdagangan?
A1: Sebagai produsen profesional, kami memasok produk terkait HDMI lebih dari 10 tahun di Cina.
T2: Mengapa kita harus memilih Anda?
A2: Kami dapat menawarkan produk dengan harga pabrik, kualitas yang baik, layanan terbaik dan garansi panjang.
Q3: Bagaimana dengan layanan produk Anda?
A3: Kami dapat menawarkan OEM dan ODM, cetak merek Anda, desain Anda pada produk berdasarkan jumlah pesanan Anda.
Q4: Bagaimana dengan syarat pembayaran?
A4: Kami menerima transfer bank, Western Union, uang gram, paypal, Bank of China atau uang tunai sebagai pembayaran.
Q5: Bagaimana Anda mengirim paket?
A5: DHL, Fedex, EMS, melalui udara, laut... dll.
Q6: Jaminan apa yang Anda tawarkan?
A6: Tim layanan purna jual kami yang sangat baik akan memberikan dukungan teknis secara online. Kami menawarkan garansi satu tahun untuk produk kami.
T7: Bagaimana saya bisa membeli produk yang saya butuhkan jika tidak ada harga di situs web?
A7: Anda dapat mengirimkan pertanyaan Anda tentang produk yang Anda butuhkan. penjualan kami akan menjawab Anda dalam waktu 24 jam untuk membantu Anda membuat pesanan.
Panduan pengguna:
LM-PYS01 YPbPr untuk SDI Konverter dengan Audio _02.pdf...
