Konverter BNC SDI ke YPbPr
Pengantar
LINK-MI LM-PSY01 BNC SDI to YPbPr Converter adalah perangkat untuk mengkonversi sinyal 3G/HD/SD-SDI ke sinyal YPbPr, berdasarkan teknologi LINK-MI Generasi Ketiga.Ini mengintegrasikan penerima 3G / HD / SD-SDI dan YPbPr Encoder, dapat mengkonversi sinyal 3G/HD/SD-SDI ke output Video komponen. Pada saat yang sama, LM-PSY01 BNC SDI ke YPbPr Converter juga dapat mendukung audio De-embedded dari sinyal 3G/HD/SD SDI,output ke port analog. LM-PSY01 BNC SDI ke YPbPr Coverter terintegrasi fungsi konversi ke atas dan ke bawah, dengan input sinyal SDI adaptif. Resolusi output dapat diubah secara bebas.Konversi ke bawah dapat memilih Left/Right Cut atau Top/Bottom dengan Hitam. Ini juga dapat mendukung output layar penuh.
Fitur
1Berdasarkan teknologi LINK-MI generasi ketiga.
2. Mendukung 3G / HD / SD SDI Input Sinyal
3. Mendukung 3G/HD/SD SDI Signal Looping Output
4. Mendukung format video 1080p/1080i/720p/480i/576i
5. Mendukung 1080PSF/ 720P 30/25/24Hz
6. SD/HD YPbPr output
7. Mendukung konversi atas dan fungsi konversi bawah
8. Pilih 3 jenis mode bebas di bawah konversi ke bawah
9. Adaptif sinyal input SDI
10. Audio yang tidak tertanam dari sinyal input SDI
11. Mendukung output audio stereo analog
12Bisa disamarkan.
Spesifikasi
| Nama |
Konverter BNC SDI ke YPbPr |
| Nomor model. |
LM-PSY01 |
|
SDI Input / Output
|
Sinyal |
3G/HD/SD SDI |
| Konektor |
BNC (standar IEC 169-8) |
| SMPTE |
270Mbps-2.97Gbps |
| Amplitudo sinyal |
800mv ± 10% (75 Ω) |
| Impedansi |
75Ω |
|
Output Audio Analog
|
Sinyal output |
Audio Stereo Analog |
| Impedansi |
16Ω |
| Konektor |
Headphone |
|
YPbPr Output
|
Sinyal output |
Sinyal analog YPbPr |
| Konektor |
BNC (standar IEC 169-8) |
| Amplitudo sinyal |
800mv ± 10% (75 Ω) |
| Impedansi |
75Ω |
|
Parameter Umum
|
Sumber Daya |
DC 5-12V |
| Kekuatan |
< 2W |
| Dimensi ((L*W*H) |
141*102*30 mm |
| Pengendalian |
Saklar DIP |
| Berat bersih |
0.3kg |
| Jangkauan suhu operasi |
0-50°C ((tidak kondensasi) |
| Rentang suhu penyimpanan |
-20 sampai 75°C |
| Kisaran kelembaban operasi |
20-70% RH |
| Kisaran kelembaban penyimpanan |
0-90%RH |
Diagram Koneksi

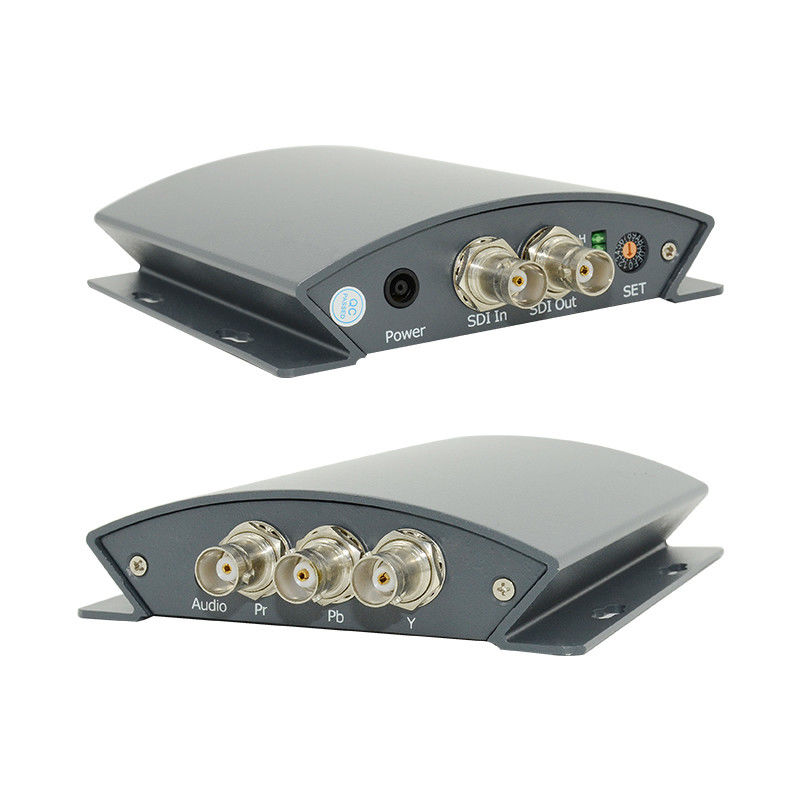

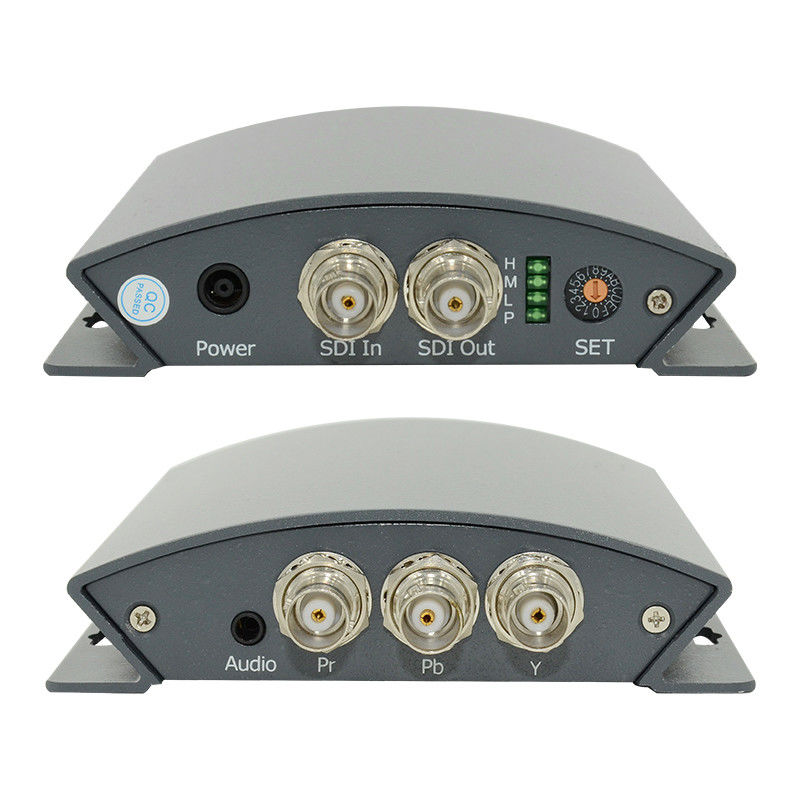

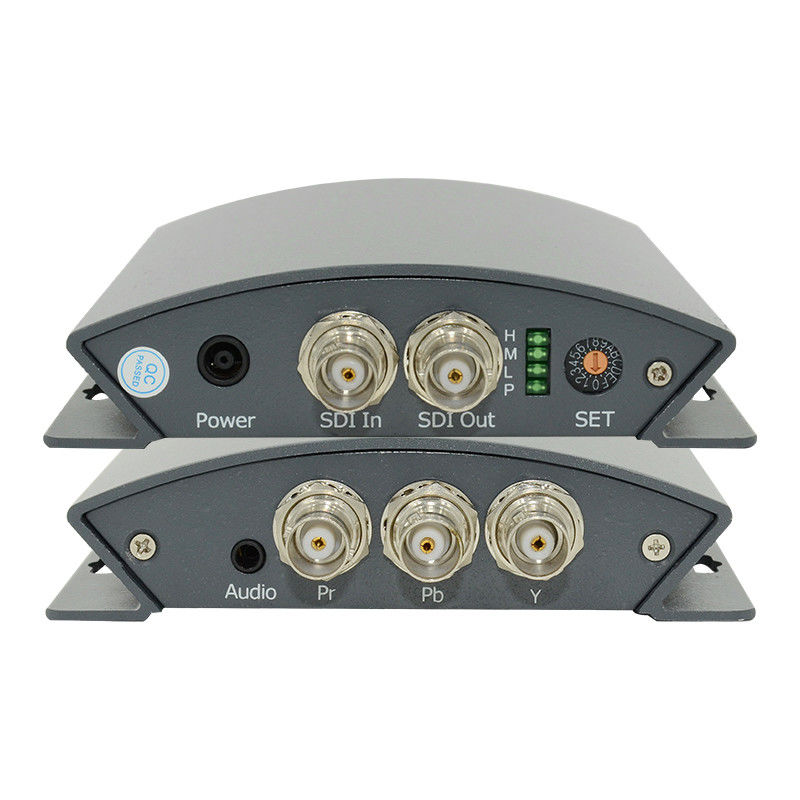

Deskripsi panel
FAQ
T1: Apakah Anda pabrik atau perusahaan perdagangan?
A1: Sebagai produsen profesional, kami memasok produk terkait HDMI lebih dari 10 tahun di Cina.
T2: Mengapa kita harus memilih Anda?
A2: Kami dapat menawarkan produk dengan harga pabrik, kualitas yang baik, layanan terbaik dan garansi panjang.
Q3: Bagaimana dengan layanan produk Anda?
A3: Kami dapat menawarkan OEM dan ODM, cetak merek Anda, desain Anda pada produk berdasarkan jumlah pesanan Anda.
Q4: Bagaimana dengan syarat pembayaran?
A4: Kami menerima transfer bank, Western Union, uang gram, paypal, Bank of China atau uang tunai sebagai pembayaran.
Q5: Bagaimana Anda mengirim paket?
A5: DHL, Fedex, EMS, melalui udara, laut... dll.
Q6: Jaminan apa yang Anda tawarkan?
A6: Tim layanan purna jual kami yang sangat baik akan memberikan dukungan teknis secara online. Kami menawarkan garansi satu tahun untuk produk kami.
T7: Bagaimana saya bisa membeli produk yang saya butuhkan jika tidak ada harga di situs web?
A7: Anda dapat mengirimkan pertanyaan Anda tentang produk yang Anda butuhkan. penjualan kami akan menjawab Anda dalam waktu 24 jam untuk membantu Anda membuat pesanan.
