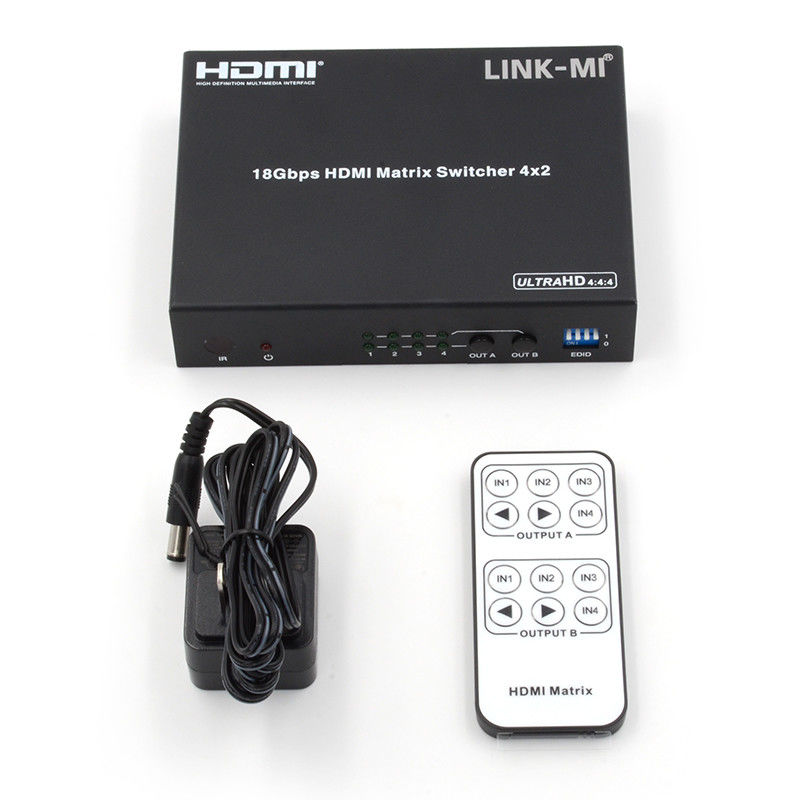

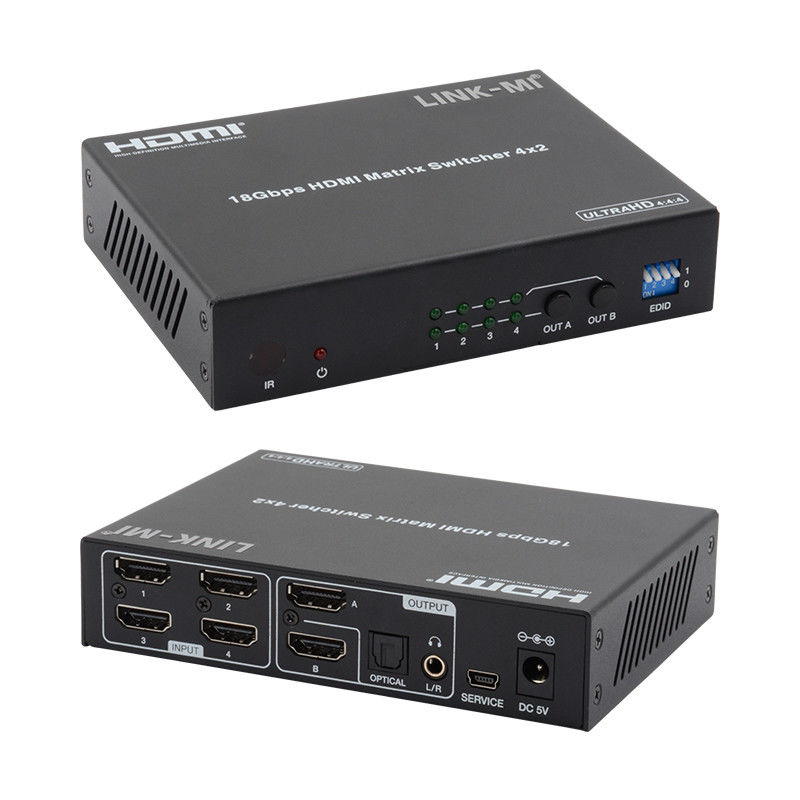

4X2 HDMI Matrix Switch Dukungan Ekstraksi Audio 4K ke 1080P EDID downscale
Pengantar
LINK-MI LM-MX42S 4x2 HDMI 2.0 Matrix Switcher secara bersamaan mengarahkan empat sumber HDMI ke dua layar HDMI.41:4 dan HDCP 2.2Output A mendukung de-embedding audio ke output L/R optik dan analog. Output B dapat mendukung fungsi downscale 4K ke 1080P secara otomatis jika sumbernya 4K tetapi TV hanya mendukung hingga 1080P.16 konfigurasi EDID yang berbeda dapat memenuhi sebagian besar kasus penggunaanKontrol fleksibel melalui tombol di panel, kontrol IR.
Fitur
1. HDMI2.0b, HDCP2.2/HDCP1.4 sesuai.
2. Hingga 4K2K@60Hz (4:4:4) pada semua port HDMI.
3. Mendukung pass-through audio hingga 7.1 saluran audio High Definition (LPCM, Dolby TrueHD, dan DTS-HD Master Audio).
4. keluar audio de-embedding untuk optik dan analog L / R keluar.
5. Out B mendukung 4K ke 1080P downscale secara otomatis.
6. HDR, ARC, manajemen EDID cerdas.
7Kontrol adalah melalui tombol panel dan IR.
Spesifikasi
| Nomor model. |
LM-MX42S |
| Teknis |
| Kepatuhan HDMI |
HDMI 2.0 |
| Kepatuhan HDCP |
HDCP 2.2 dan HDCP 1.4 |
| Resolusi Video |
4K2K@50/60Hz ((YUV4:44: 4K2K@30Hz. Semua TV 3D HDMI
format
|
| Ruang Warna |
RGB, YCbCr4:4:4, YCbCr 4:2:2 |
| kedalaman warna |
8-bit, 10-bit, 12-bit |
| Format Audio HDMI |
PCM2.0/5.1/7.1CH, Dolby 5.1, DTS5.1, Dolby-TrueHD,
DTS-HD
|
| Format Audio Optik |
LPCM 2CH, LPCM 5.1, Dolby Digital 2/5.1CH, DTS 2/5.1CH
|
| Format Audio L/R |
Stereo analog 2CH
|
| Perlindungan ESD |
Model tubuh manusia: ±8kV (pengeluaran udara), ±4kV (pengeluaran kontak) |
|
Hubungan
|
| Pelabuhan Masuk |
4×HDMI Tipe A [19-pin wanita]
Jendela penerima 1×IR
|
| Pelabuhan output |
2×HDMI Tipe A [19-pin perempuan]
1 × L / R audio keluar [3.5mm Stereo Mini-jack]
1 × Audio optik keluar [S / PDIF]
|
|
Mesin
|
| Perumahan |
Pengelolaan logam |
| Warna |
Hitam |
| Dimensi |
12.5mm ((W) × 9.5mm ((D) × 2.5mm ((H)
|
| Berat badan |
363g |
| Sumber Daya |
Input: AC100~240V 50/60Hz
Output: DC5V/1A ((standar AS/UE, CE/FCC/UL bersertifikat)
|
| Konsumsi Daya |
3.2W (maksimal) |
| Suhu operasi |
0°C ~ 40°C / 32°F ~ 104°F |
| Suhu penyimpanan |
-20°C ~ 60°C / -4°F ~ 140° |
| Kelembaban Relatif |
20~90% RH (tidak kondensasi) |
| Catatan: Spesifikasi dapat berubah tanpa pemberitahuan. |
Diagram Koneksi

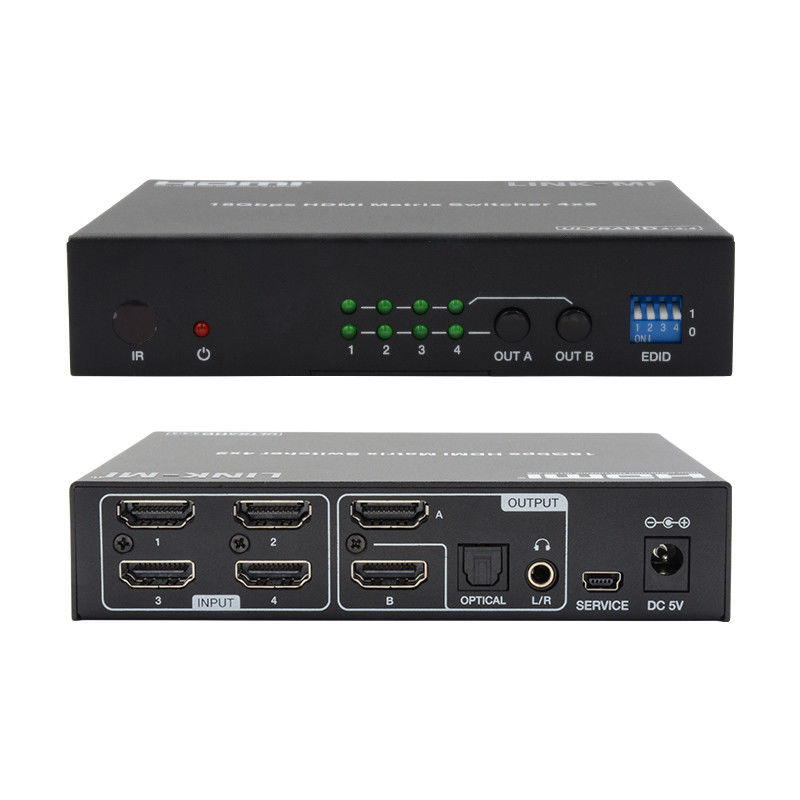

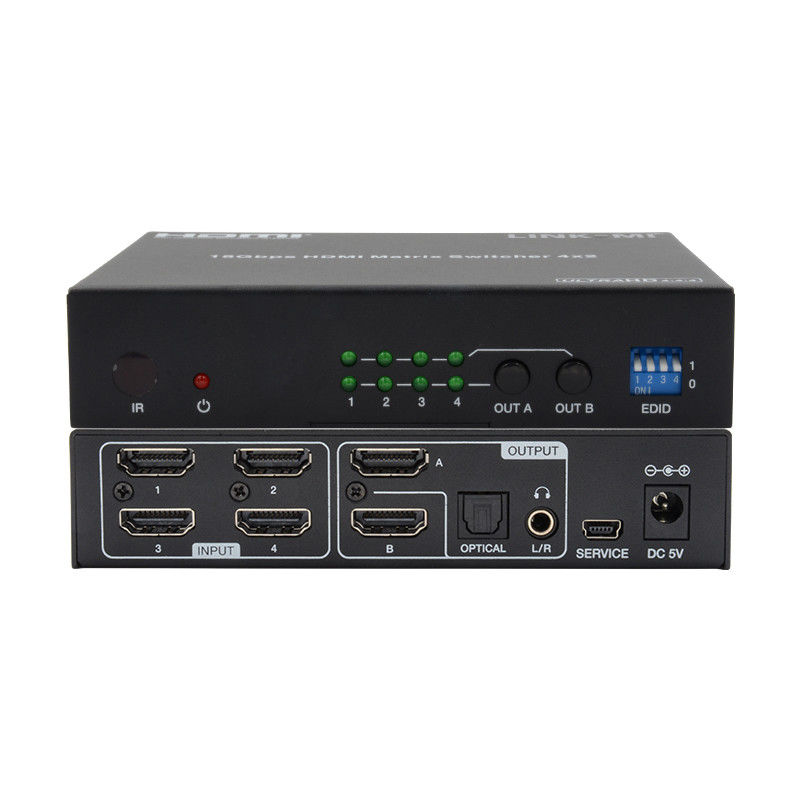

Deskripsi panel
FAQ
T1: Apakah Anda pabrik atau perusahaan perdagangan?
A1: Sebagai produsen profesional, kami memasok produk terkait HDMI lebih dari 10 tahun di Cina.
T2: Mengapa kita harus memilih Anda?
A2: Kami dapat menawarkan produk dengan harga pabrik, kualitas yang baik, layanan terbaik dan garansi panjang.
Q3: Bagaimana dengan layanan produk Anda?
A3: Kami dapat menawarkan OEM dan ODM, cetak merek Anda, desain Anda pada produk berdasarkan jumlah pesanan Anda.
Q4: Bagaimana dengan syarat pembayaran?
A4: Kami menerima transfer bank, Western Union, uang gram, paypal, Bank of China atau uang tunai sebagai pembayaran.
Q5: Bagaimana Anda mengirim paket?
A5: DHL, Fedex, EMS, melalui udara, laut... dll.
Q6: Jaminan apa yang Anda tawarkan?
A6: Tim layanan purna jual kami yang sangat baik akan memberikan dukungan teknis secara online. Kami menawarkan garansi satu tahun untuk produk kami.
T7: Bagaimana saya bisa membeli produk yang saya butuhkan jika tidak ada harga di situs web?
A7: Anda dapat mengirimkan pertanyaan Anda tentang produk yang Anda butuhkan. penjualan kami akan menjawab Anda dalam waktu 24 jam untuk membantu Anda membuat pesanan.
Panduan pengguna:
LM-MX42S 4x2 HDMI 2.0 Matrix Switcher.pdf
