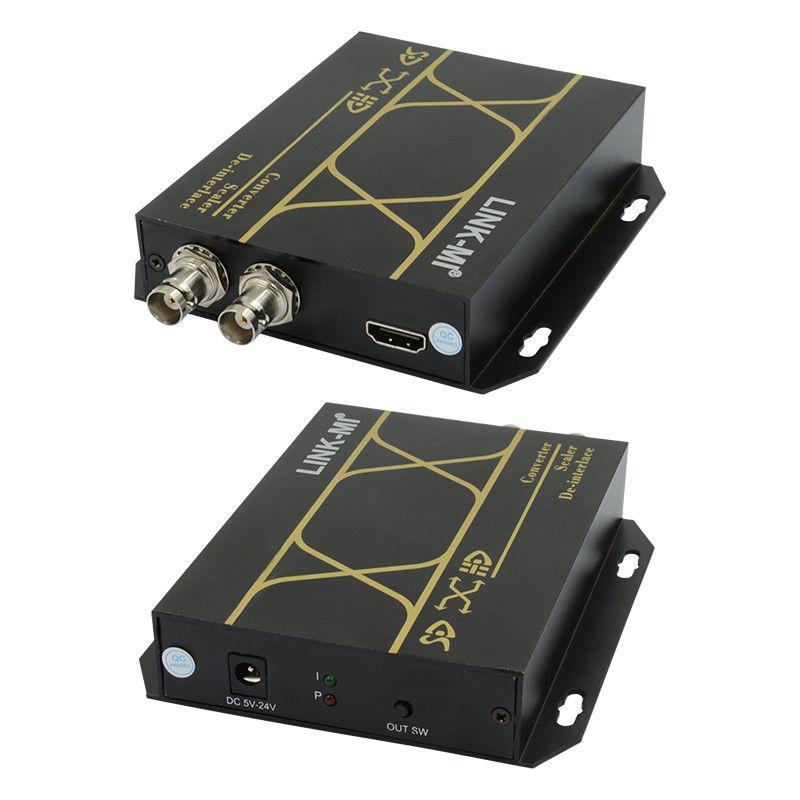

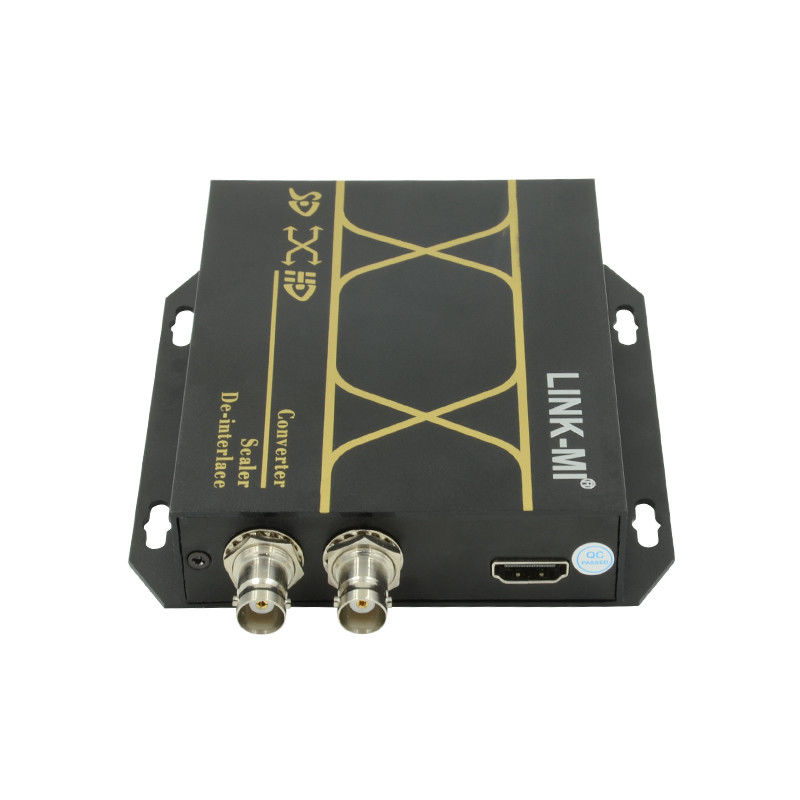

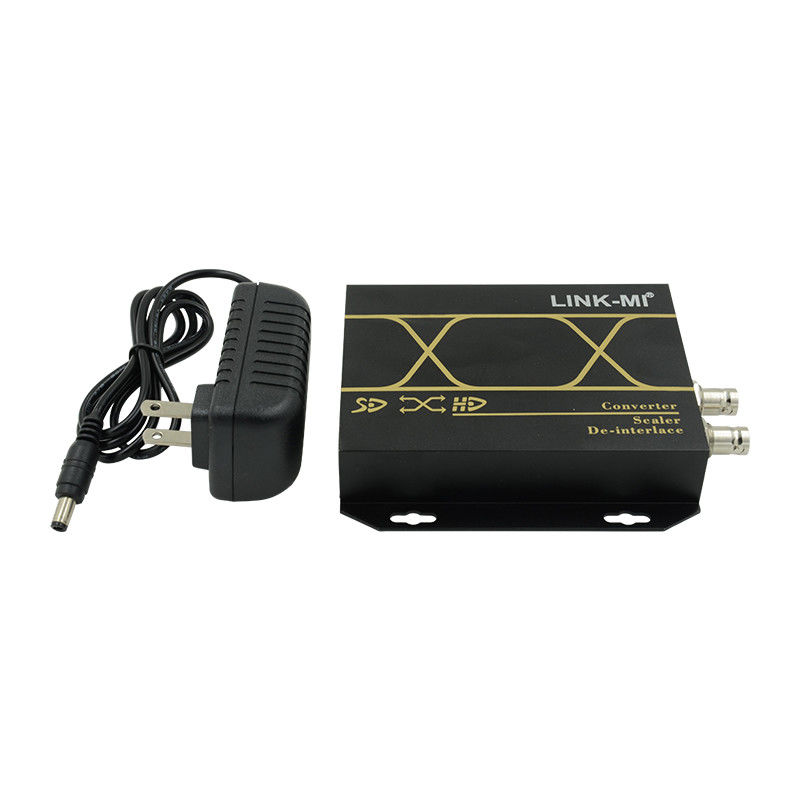

Konverter AHD ke HDMI, dengan output AHD 1xlooping
Pengantar
LINK-MI LM-AHD01 ke HDMI adalah konverter profesional, menggunakan desain proses konversi skala kelas industri, mengkonversi sinyal AHD sepanjang keluar sinyal HDMI,AHD sinyal amplifikasi cincin semua jalan keluar pada saat yang sama. Buat peralatan HDMI HD kompatibel sistem AHD. AHD sinyal otomatis identifikasi kompatibel AHD - 720 p, AHD - 960 sinyal HD,seperti output HDMI dapat diperbaiki ke dalam lima jenis format yang paling banyak digunakan: 480 i60, 576 i50, 720 p60, 1080 i50, 1080 i60, 1080 p25, 1080 p30, 1080 p50 dan 1080 p60.
Fitur
1. Mendukung input AHD definisi tinggi analog
2. Mendukung sinyal digital definisi tinggi HDMI ((1080P@60Hz) input
3. Dukung adaptor daya 5-24V DC
4. Dukungan integrasi penerima AHD, integrasi HDMI modulator
5. Mendukung HDMI Output format resolusi tetap
6. Mendukung HDMI Versi 1.3 kompatibilitas ke bawah
7. Mendukung output video lancar, tidak ada hilangnya sinyal, layar parsial dan layar goyah.
8.Produk khusus di ruang mesin siaran radio dan televisi dan sistem editing non-linear; Instalasi sederhana ((Tidak ada perangkat lunak dan driver instalasi).
9Pertimbangan konduksi panas desain, 7 hari x 24 jam online operasi persyaratan
Spesifikasi
| Nomor model |
LM-AHD01 |
| Artikel |
Distributor AHD ke HDMI+AHD |
| Berat badan |
0.195kg |
| Dimensi |
135 x 110 x 26 mm (5.31 ′′ x 4.33 ′′ x 1.02 ′′) |
| Bahan |
Alloy aluminium |
| Titik Penjualan |
Desain perangkat keras murni, scaler, Identifikasi Cerdas dan AHD Extend |
| Antarmuka input |
1 x AHD (BNC) |
| Format AHD |
AHD1.0 ((720P30/50/60Hz),AHD2.0 ((1080P25Hz) |
| Kekuatan sinyal |
0.8Vp-p |
| Impedansi |
75Ω |
| Jenis kopling |
AC |
| Jarak maksimum yang direkomendasikan |
500 meter |
| Standar kabel |
SYV75-3 /5 /7 |
| Antarmuka output |
1 x HDMI (Tipe A) 1 x AHD (BNC) |
| Format HDMI |
HDMI 1.3a ((1.3/1.2/1.1) |
| Resolusi HDMI |
480p@60Hz,576i@50Hz,720p@50/60Hz,1080i50/60Hz,1080p@25/30/50/60Hz |
| Bandwidth antarmuka |
2.25Gbps, Full digital (total 6.75Gbps, setiap warna 2.25Gbps) |
| Jitter jam |
<0,15 Tbit |
| Waktu naik |
<0,3 Tbit ((20%-80%) |
| Waktu jatuh |
<0,3 Tbit ((20%-80%) |
| Jenis sinyal |
Sinyal T.M.D.S digital DVI-D/HDMI dalam spesifikasi DVI1.0/HDMI1.3a |
| Kekuatan sinyal |
T.M.D.S. 3.3V p-p |
| Tingkat minimum/maksimum |
T.M.D.S. 2,9V/3,3V
|
| Impedansi |
50Ω |
| Kesalahan offset DC maksimum |
± 15mV |
| Jarak maksimum yang direkomendasikan |
10 meter. |
| Antarmuka daya |
1 x DC_2.1mm. |
| Arus bolak-balik (AC) |
110 ~ 220V 50/60Hz. |
| Arus searah (DC) |
DC5 ~ 24V ± 500mA |
| Sumber daya listrik |
Cocok colokan UL, colokan BS, colokan VDE |
| Pergeseran daya maksimum |
Maksimal 5W |
| Perlindungan ESD |
1a Limbah kontak Tingkat 3.
1b Air discharge Level 3.
Standar eksekutif:IEC61000-4-2.
|
| Waktu rata-rata antara kegagalan (MTBF) |
30.000 jam. |
| Suhu |
Penyimpanan, suhu penggunaan -25~80°C |
| Kelembaban: Penyimpanan |
Kelembaban penggunaan:0~95% |
| Ukuran kotak hadiah |
220 x 162 x 60mm (8,66 ′′ x 6,38 ′′ x 2,36 ′′) |
| Berat bersih |
0.385kg |
| Berat kotor |
0.400kg |
| Ukuran Kotak |
520 x 455 x 315mm (20,47 ′′ x 17,91 ′′ x 12,40 ′′) |
| Berat bersih |
11.550kg ((30pcs) |
| Berat kotor |
12.000kg |
Diagram Koneksi

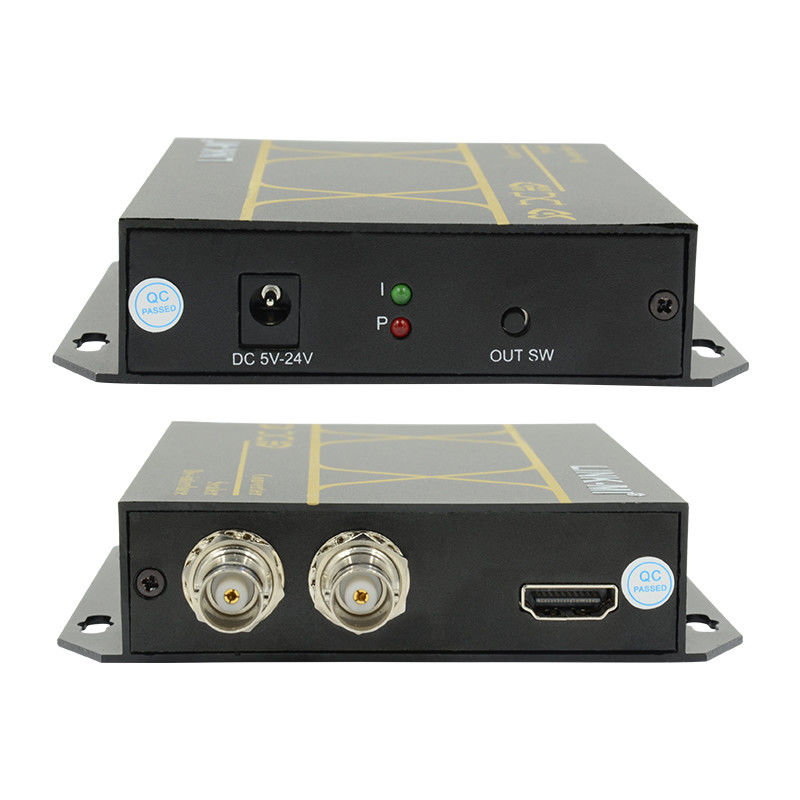

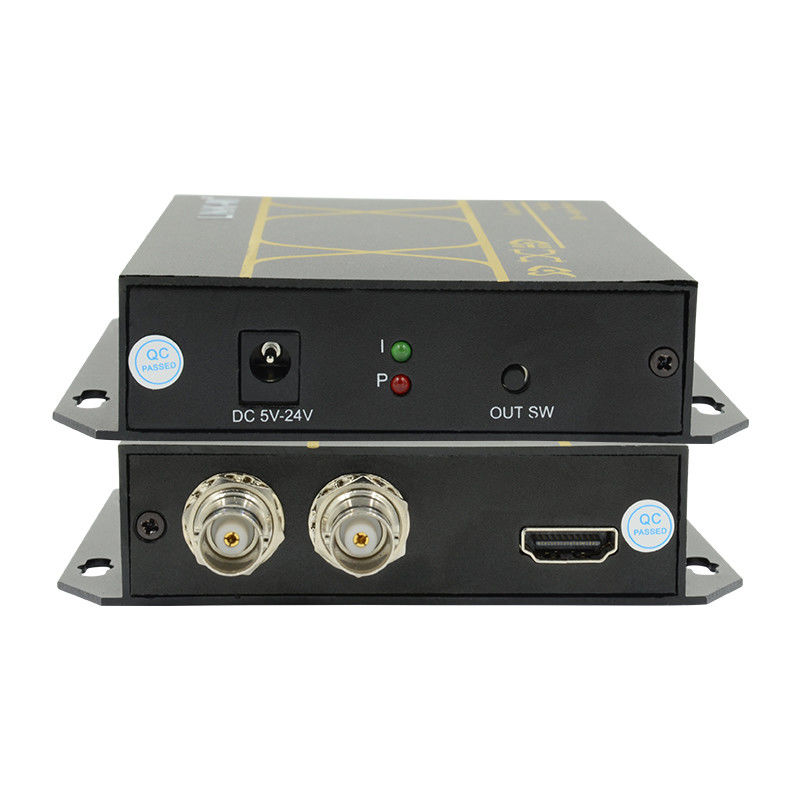

Deskripsi panel
