1X4 HDMI Video Wall Controller Dukungan input USB-C, Audio, RS232
Pengantar

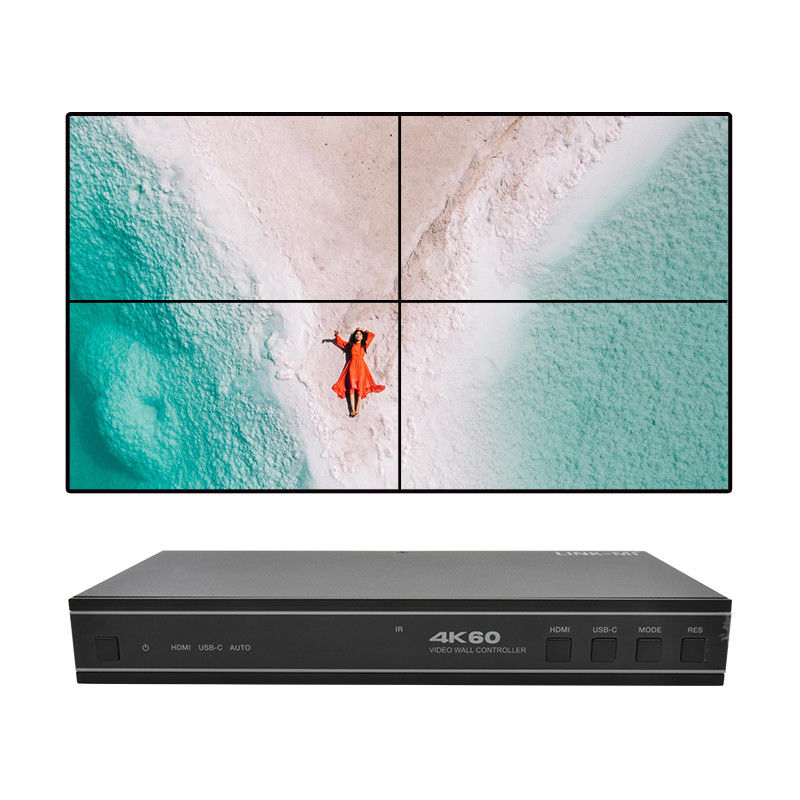

LINK-MI LM-TV04M18Gbps 1x4 Video Wall Controller dirancang untuk mewujudkan benar-benar menangkap, AD konversi, routing, dan mendistribusikan semua-format sinyal ke dinding video (LCD display),sementara mempertahankan transmisi sinyal digital yang benar. Ini memiliki HDMI dan input USB-C dengan resolusi hingga 4K@604:4:4, dan 4 output HDMI. Ini mendukung beberapa mode video wall untuk diatur untuk output video.
Fitur
1. HDMI 2.0, HDCP 2.2 dan DP1.2a sesuai
2. Mendukung input HDMI dan input USB-C, dan resolusi hingga 4K@60Hz 4:4:4
3. Mendukung audio optik dan L / R analog audio de-embedding output
4Mendukung 8 mode pemasangan dinding video: 1x1, 2x1, 3x1, 4x1, 1x2, 1x3, 1x4, 2x2
5. Dukungan gambar 180° rotasi, nyaman untuk instalasi langit-langit
6. Dukungan pengaturan bezel untuk tepi splicing
7. Manajemen EDID lanjutan
8. Kontrol melalui tombol panel depan, IR remote dan perintah RS-232
9. Plug dan play sederhana, tidak diperlukan pengaturan drive dan instalasi
Spesifikasi
| Nomor model. |
LINK-MI LM-TV04C |
| Teknis |
| Kepatuhan HDMI |
HDMI 2.0b |
| Kepatuhan HDCP |
HDCP 2.2 |
| Bandwidth Video |
18Gbps |
| Resolusi Video |
Input: sampai 4K@60Hz 4:4:4
Output: 720P60Hz, 1080P60Hz, 4K30Hz, 1024x768P60Hz |
| Ruang Warna |
RGB, YCbCr_4:4:4, YCbCr_4:2:2, YCbCr_4:2:0 |
| kedalaman warna |
8/10/12 bit |
| Tingkat IR |
5Vp-p |
| Frekuensi IR |
Frekuensi IR |
| Format Audio |
HDMI IN/OUT: LPCM 2.0/5.1/7.1, Dolby Digital/Plus/EX,
DTS, DTS-EX, DTS-96/24
L/R OUT: PCM 2.0
SPDIF ((OPTICAL): Dolby Digital/plus, DTS 5.1, PCM 2.0 |
| Audio Latency |
Tidak ada latensi |
| Video Latency |
Tidak ada latensi |
| Perlindungan ESD |
Model tubuh manusia ± ±8kV (pengeluaran udara) &
±4kV (Laporan kontak) |
| Hubungan |
| Port input |
1 × HDMI INPUT [Tipe A, 19-pin perempuan]
1 × USB-C INPUT [Tipe C, 24-pin perempuan] |
| Port output |
4 × HDMI OUTPUT [Tipe A, 19 pin perempuan]
1 × OPTICAL AUDIO OUT [S/PDIF]
1 × L/R AUDIO OUT [RCA] |
| Pelabuhan kontrol |
1 × RS-232 [3pin-3.81mm Phoenix konektor]
1 × IR EXT [3.5mm, Stereo Mini-jack] |
| Mesin |
| Modus Splicing |
2x2, 1x4, 1x3, 1x2, 2x1, 3x1, 4x1 |
| Fungsi Lainnya |
Subtitle, zoom dan cut, cascade, rotasi, border blanking... |
| lainnya |
| Perumahan |
Pengelolaan logam |
| Warna |
Hitam |
| Dimensi |
220mm [W] × 100mm [D] × 30mm [H] |
| Berat badan |
590g |
| Sumber Daya |
Input: AC 100-240V 50/60Hz, Output: DC 12V/1A
(Standar AS/UE, bersertifikat CE/FCC/UL) |
| Konsumsi Daya |
5.5W (Max) |
| Suhu operasi |
32 - 104°F / 0 - 40°C |
| Suhu penyimpanan |
-4 - 140°F / -20 - 60°C |
| Kelembaban Relatif |
20 - 90% RH (tidak kondensasi) |
Diagram Koneksi

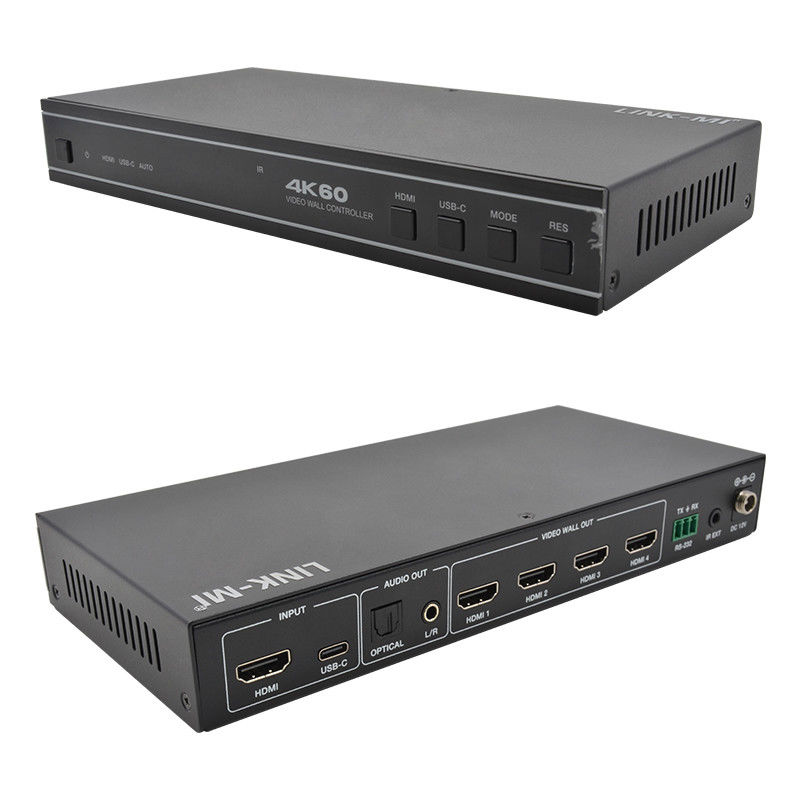

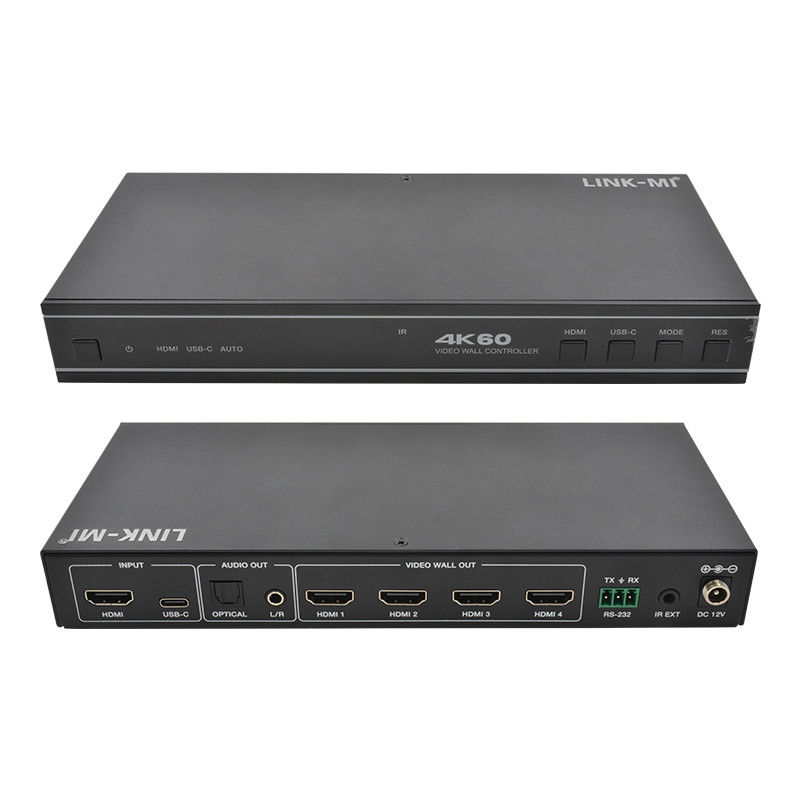

Deskripsi panel
