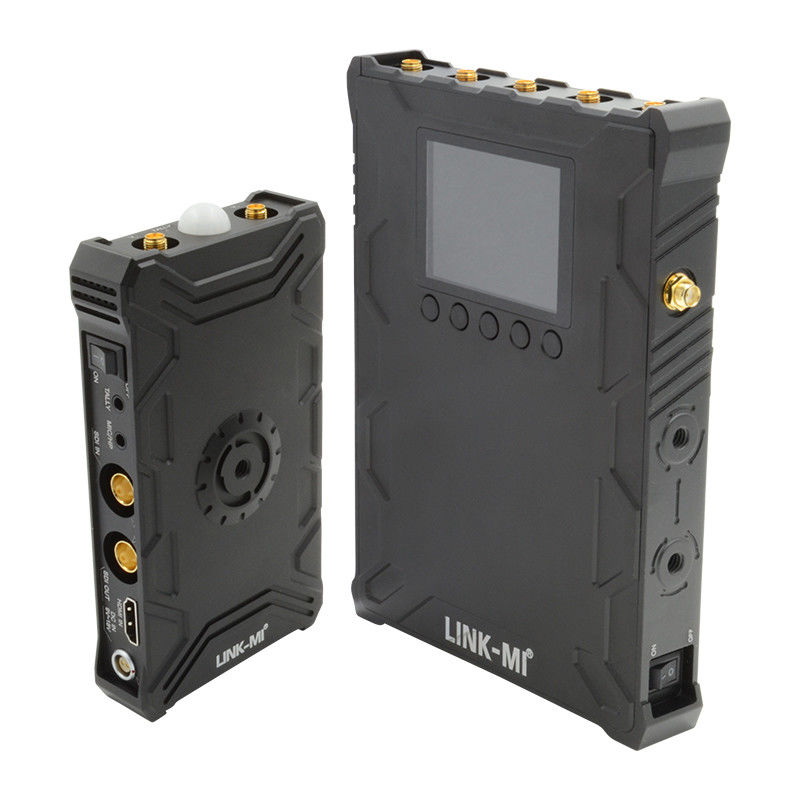

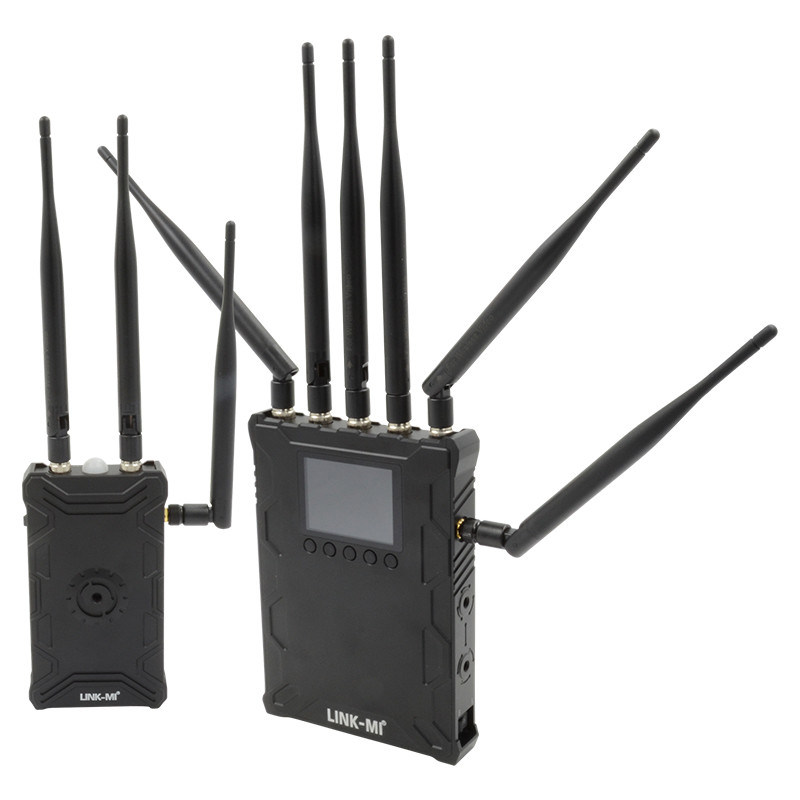

HDMI/SDI Wireless 500M Extender dengan sistem TALLY Video Transmission Link
Pengantar
LINK-MI LM-WX500T Peralatan ini dirancang untuk menggantikan kabel yang banyak digunakan saat ini di lingkungan siaran langsung dan produksi, dapat digunakan dalam produksi film,siaran langsung serta banyak aplikasi yang membutuhkan koneksi video nirkabel berkualitas baikSebuah interkom dengan sistem TALLY juga tertanam, biarkan kameraman dan sutradara dapat berbicara dengan mudah.
Fitur
1. Transmisi 3G/HD/SD-SDI dan HDMI yang tidak dikompresi Hingga 1080p 50/60 SDI&HDMI yang tidak dikompresi.
2Kurang dari 1 frame latency Tidak ada keterlambatan video yang terlihat dan Anda dapat menggunakannya sebagai real time on-location monitoring.
3Jarak transmisi hingga 2000ft (Line of sight) Jarak transmisi mungkin berbeda, tergantung pada lingkungan, kondisi gelombang radio, blok bangunan, dll.
4. Dukungan multicast Dukungan satu pemancar ke multi penerima. Pengguna dapat mengatur saluran untuk memasangkan pemancar dan penerima.
5. Frekuensi operasi bebas lisensi Frekuensi nirkabel adalah 5.1-5.9GHz dan 2.4G ISM band, operasi bebas lisensi.
6. built-in kipas TX sisi built-in ventilasi efisiensi tinggi kipas dengan kebisingan yang sangat kecil.
7. Pengendalian kipas Apabila suhu di bawah 25°CTX sisi built-in kipas akan secara otomatis menutup. Pengguna dapat secara manual mematikan kipas ketika suhu lebih tinggi dari 25°C.
8. TX side temperature display. Pengguna dapat mendapatkan suhu dalam pemancar secara real time oleh TX side OLED display.
9. Mengatur daya transmisi secara manual. Untuk mengurangi gangguan saling saat menggunakan beberapa set produk di lingkungan kecil. Pengguna dapat secara manual mengurangi daya transmisi TX.
10. Enkripsi AES 128
11. Indikator TALLY depan dan belakang.A 3.5mm JACK TALLY output untuk pergelangan tangan eksternal ((tidak menyediakan, dan arus output maksimum adalah 20mA)
12. Konektor 6pin-LEMO untuk sistem interkom
13. All-Metal Shell Baik pemancar dan penerima mengadaptasi cangkang logam yang tahan lama dan kokoh.
14. koneksi sederhana Sistem nirkabel adalah plug-and-play dirancang, tanpa konfigurasi perangkat lunak.
Spesifikasi
| Artikel |
spesifikasi |
| Jangkauan frekuensi |
5.1-5.9 ((GHz) * Tergantung pada peraturan RF yang berbeda di berbagai wilayah. |
| 2.4-2.483GHz dengan band ISM |
| Metode modulasi dan Bandwidth |
OFDM/40MHz untuk video |
| GFSK/1MHz untuk sistem interkom |
| Format Video yang Didukung |
1080p 23.98/24/25/30/50/60
1080psf 23.98/24/25
1080i 50/59.94/60
720p 50/59.94/60
576p 576i 480p 480i
|
| Format Audio yang Didukung |
PCM, DTS-HD, Dolby TrueHD |
| Kode waktu |
SMPTE-12M |
| Jangkauan Transmisi |
Hingga 2000ft ((Line of sight) |
| Pemancar |
| Antenna |
Antena eksternal 5G × 2pcs |
| Antena eksternal 2.4G x1pcs |
| Kekuatan transmisi |
17dBm |
| Antarmuka Fungsional |
Input HDMI; Input SDI; SDI Loop Output; Mini USB; LEMO Power IN; Socket Antenna RPSMA; Power ON/OFF,3.5mm soket HP/MIC
TALLY output untuk Wrist
|
| Struktur pemasangan |
1/4 ️ Koneksi sepatu panas |
| Tampilan OLED |
Info Saluran; Status Video; Kapasitas Baterai; Menu Status, Volume Audio |
| Sumber Daya |
9-18V untuk input DC, baterai F550/F970 |
| Konsumsi Daya |
7.5-8.5W |
| Berat bersih ((dengan antena) |
400 g |
| Dimensi |
142.5×76×24.3mm |
| Suhu |
-10-50°C ((Operasi); -40-80°C ((Menyimpan) |
| Penerima |
| Antenna |
Antena eksternal 5G × 5pcs |
| Antenna eksternal 2G x1pcs |
| Menerima Sensitivitas |
-70dBm |
| Antarmuka Fungsional |
SDI Dual Output; HDMI Output; Mini USB;
LEMO Power IN; Socket Antenna RPSMA;
Power ON/OFF, soket 3,5 mm HP/MIC;3.5mm TALLY socket; jarum LEMO 6
|
| Struktur Lokasi |
1/4 ️ Koneksi sepatu panas |
| Tampilan OLED |
Informasi Saluran; Kekuatan Sinyal; Informasi Daya; Indikator TALLY |
| Sumber Daya |
9-18V untuk input DC; baterai SONY V-mount |
| Konsumsi Daya |
7.5-8.5W |
| Berat bersih ((dengan antena) |
800 g |
| Dimensi |
169.5×122×25.2mm |
| Suhu |
-10-50°C ((Operasi); -40-80°C ((Menyimpan) |
Diagram Koneksi

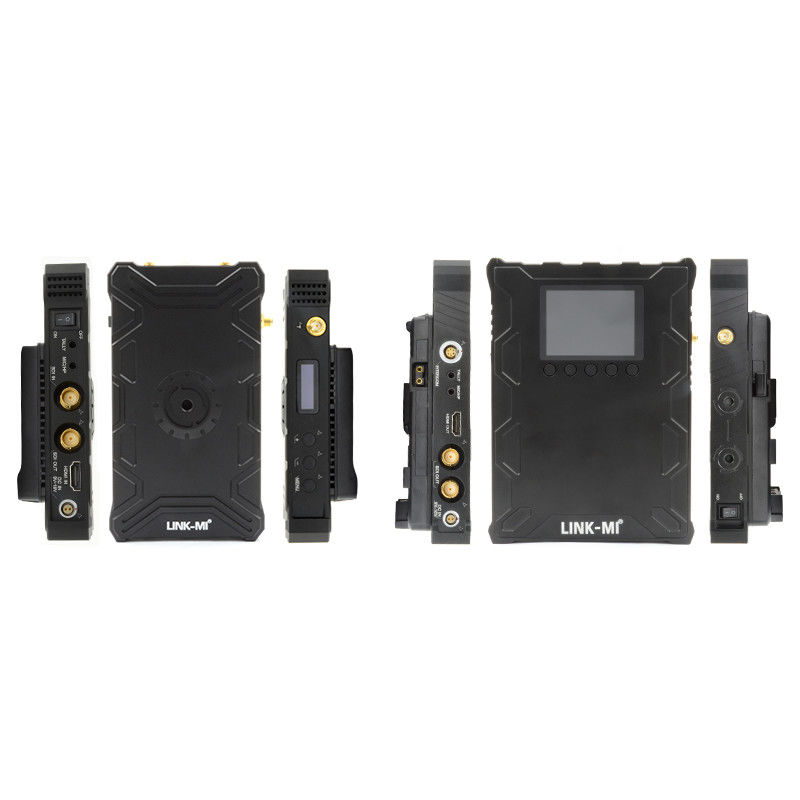

Deskripsi panel
FAQ
T1: Apakah Anda pabrik atau perusahaan perdagangan?
A1: Sebagai produsen profesional, kami memasok produk terkait HDMI lebih dari 10 tahun di Cina.
T2: Mengapa kita harus memilih Anda?
A2: Kami dapat menawarkan produk dengan harga pabrik, kualitas yang baik, layanan terbaik dan garansi panjang.
Q3: Bagaimana dengan layanan produk Anda?
A3: Kami dapat menawarkan OEM dan ODM, cetak merek Anda, desain Anda pada produk berdasarkan jumlah pesanan Anda.
Q4: Bagaimana dengan syarat pembayaran?
A4: Kami menerima transfer bank, Western Union, uang gram, paypal, Bank of China atau uang tunai sebagai pembayaran.
Q5: Bagaimana Anda mengirim paket?
A5: DHL, Fedex, EMS, melalui udara, laut... dll.
Q6: Jaminan apa yang Anda tawarkan?
A6: Tim layanan purna jual kami yang sangat baik akan memberikan dukungan teknis secara online. Kami menawarkan garansi satu tahun untuk produk kami.
T7: Bagaimana saya bisa membeli produk yang saya butuhkan jika tidak ada harga di situs web?
A7: Anda dapat mengirimkan pertanyaan Anda tentang produk yang Anda butuhkan. penjualan kami akan menjawab Anda dalam waktu 24 jam untuk membantu Anda membuat pesanan.
Panduan pengguna:
LM-WX500T 500M Wireless Transmission Kits.pdf
