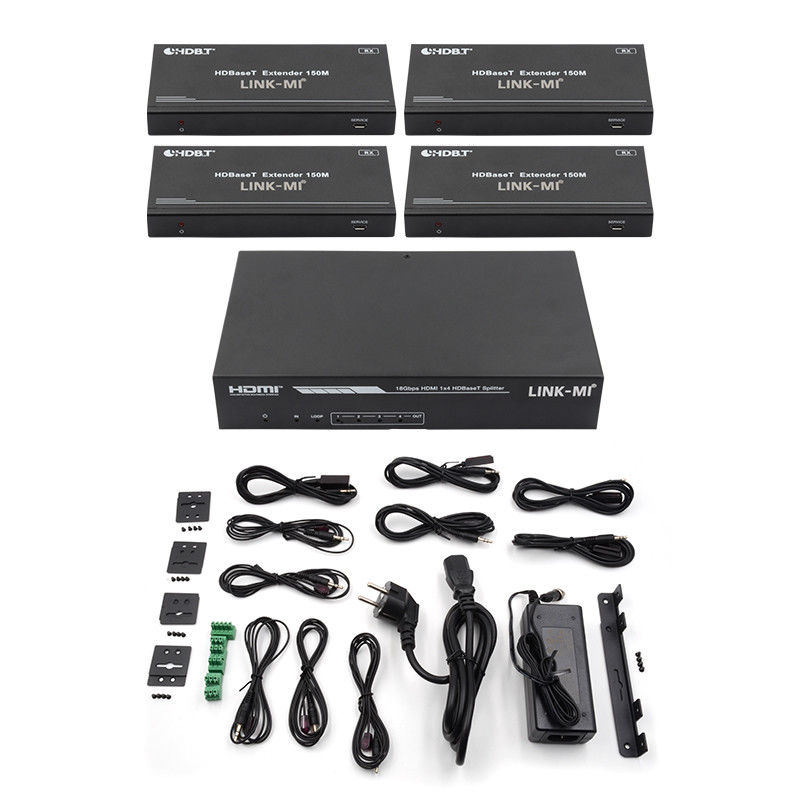

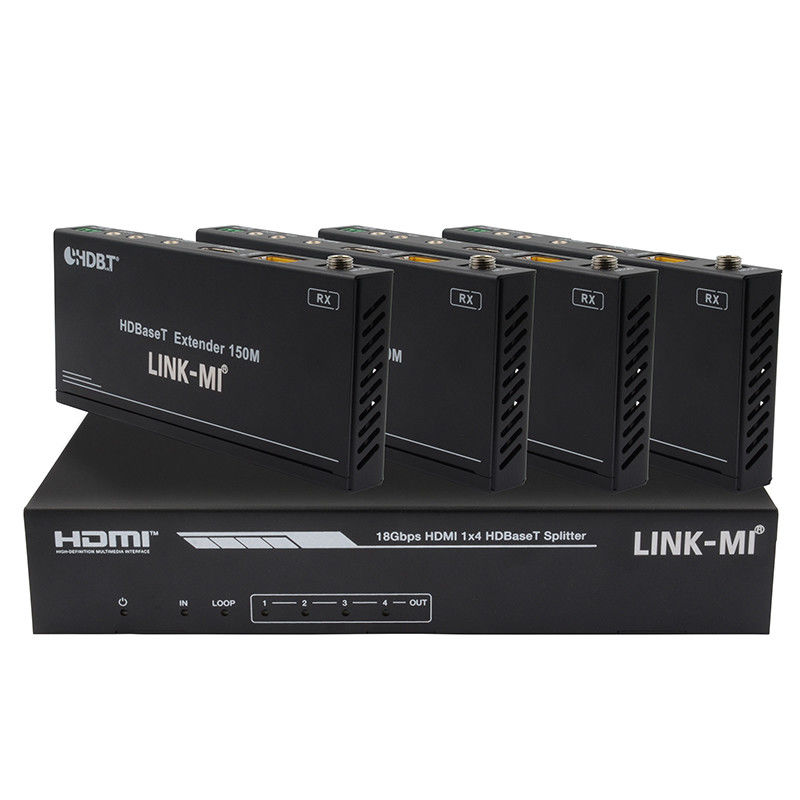

18Gbps 1x4 HDMI Splitter Extender 150m 4K Video Audio Splitter
Pengantar
LINK-MI LM-SPH14-150 HDMI 1x4 HDBaseT Splitter 18Gbps ini dapat mendistribusikan 1 sinyal sumber ke 4 perangkat tampilan.Jarak transmisi sinyal HDMI dapat diperpanjang hingga 120 meter pada resolusi 4K2K@60Hz, 150 meter pada 1080P @ 60Hz melalui kabel tunggal CAT6/6a/7. Produk ini mendukung hingga 7.1CH HD audio pass-through.
Fitur
1. HDMI 2.0b, HDCP 2.2 dan HDCP 1.x kompatibel
2. Mendukung 18Gbps video bandwidth
3. Mendukung resolusi video hingga 4K2K@60Hz 4:4:4
4Mendukung HDR, HDR10+, HLG dan Dolby vision
5. Mendukung hingga 7.1CH HD audio pass-through
6. Mendukung output audio digital dan analog yang tidak tertanam
7Memperpanjang jarak transmisi sinyal hingga 120 meter pada resolusi 4K2K@60Hz, 150 meter pada 1080P@60Hz melalui kabel tunggal CAT6/6a/7
8Mendukung 1 input HDMI, 1 output HDMI loop dan 4 output HDBaseT.
9. IR, RS-232 diarahkan ke output HDBaseT
10. Manajemen EDID lanjutan
11Mendukung fungsi POC satu arah (hanya dari pemancar ke penerima)
12. Desain kompak untuk instalasi yang mudah dan fleksibel
Spesifikasi
|
Teknis
|
|
Kepatuhan HDMI
|
HDMI 2.0b
|
|
Kepatuhan HDCP
|
HDCP 2.2/1.x
|
|
Video Bandwidth
|
594MHz/18Gbps
|
|
Resolusi Video
|
Sampai 4k2k@60Hz 4:4:4
|
|
kedalaman warna
|
8-bit,10-bit,12-bit ((1080p@60Hz)
8-bit (4K2K@60Hz YUV4:4:4)
8-bit,10-bit,12-bit ((4K2K@60Hz YCbCr 4:22/4:2:0)
|
|
Ruang Warna
|
RGB 4:4:4, YCbCr 4:44 / 4:22 / 4:2:0
|
|
HDR
|
Mendukung HDR, HDR10+, HLG, Dolby vision
|
|
Format Audio HDMI
|
LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD,
Dolby Digital Plus, DTS-ES, DTS HD Master,
DTS HD-HRA, DTS-X
|
|
Format Audio Koaksial
|
PCM2.0, Dolby Digital / Plus, DTS 2.0/5.1
|
|
Format Audio Analog
|
PCM 2.0CH
|
|
Perlindungan ESD
|
Model tubuh manusia ± 8kV (pengeluaran udara)&
±4kV (Laporan kontak)
|
|
Hubungan
|
|
Input
|
1×HDMI Tipe A (19-pin perempuan)
|
|
Output
|
1×HDMI Tipe A (19-pin perempuan)
4x HDBaseT OUT [RJ45]
1x Coaxial Audio OUT [RCA]
1x L/R Audio OUT [konektor phoenix 5-pin]
|
|
Pengendalian
|
1 × RS-232 (konektor phoenix 3 pin)
1x EDID DIP switch [5-pin]
1x IR IN [3.5mm Stereo Mini-jack]
1x IR OUT [3.5mm Stereo Mini-jack]
|
|
Mesin
|
|
Perumahan
|
Pengelolaan logam
|
|
Warna layar sutera
|
Hitam
|
|
Dimensi
|
Transmitter: 220mm (W) × 130mm (D) × 40mm (H)
Penerima: 140mm (W)×65mm (D)×18mm (H)
|
|
Berat badan
|
Transmitter: 853g
Penerima: 246g
|
|
Sumber Daya
|
Input: AC100 - 240V 50/60Hz, Output: DC 24V/2.7A
(Standar AS/UE, CE/FCC/UL bersertifikat)
|
|
Konsumsi Daya
|
35W
|
|
Operasi
Suhu
|
0°C ~ 40°C / 32°F ~ 104°F
|
|
Suhu penyimpanan
|
-20°C ~ 60°C / -4°F ~ 140°F
|
|
Kelembaban Relatif
|
20~90% RH (tidak kondensasi)
|
| Catatan:Spesifikasi dapat berubah tanpa pemberitahuan |
Diagram Koneksi

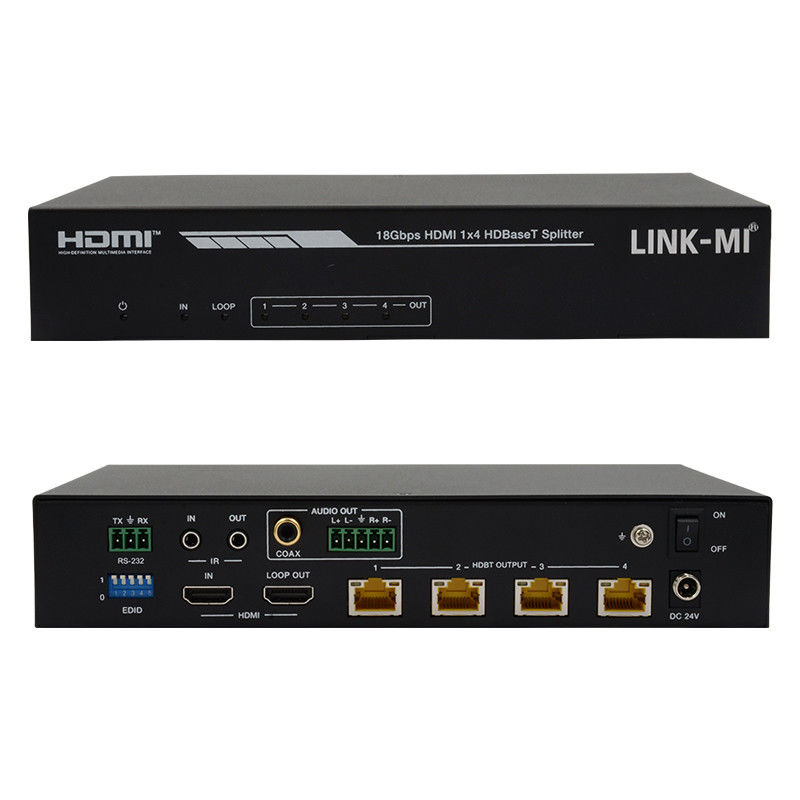

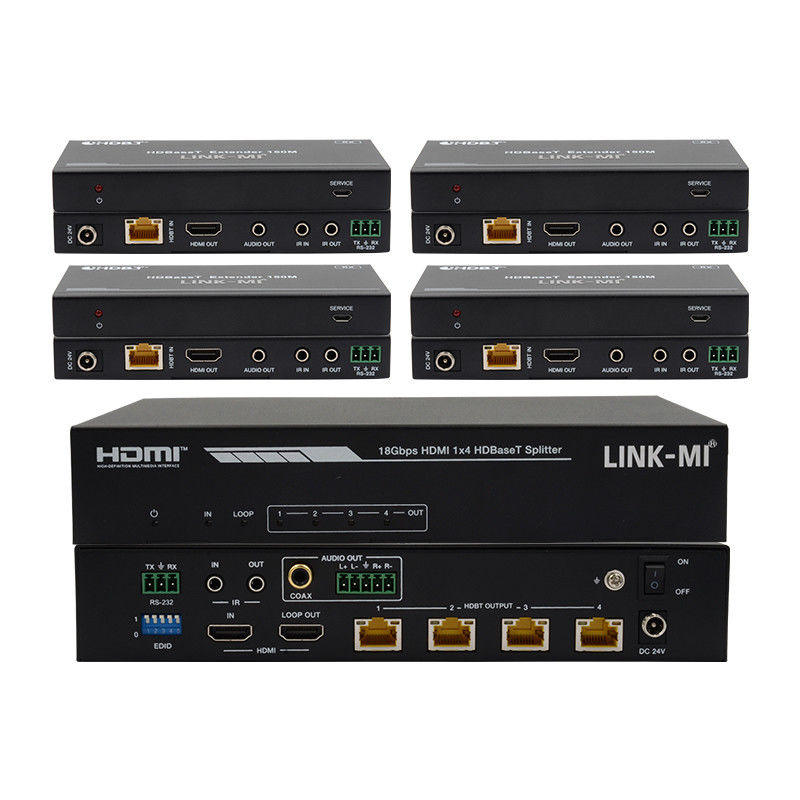

Deskripsi panel
FAQ
T1: Apakah Anda pabrik atau perusahaan perdagangan?
A1: Sebagai produsen profesional, kami memasok produk terkait HDMI lebih dari 10 tahun di Cina.
T2: Mengapa kita harus memilih Anda?
A2: Kami dapat menawarkan produk dengan harga pabrik, kualitas yang baik, layanan terbaik dan garansi panjang.
Q3: Bagaimana dengan layanan produk Anda?
A3: Kami dapat menawarkan OEM dan ODM, cetak merek Anda, desain Anda pada produk berdasarkan jumlah pesanan Anda.
Q4: Bagaimana dengan syarat pembayaran?
A4: Kami menerima transfer bank, Western Union, uang gram, paypal, Bank of China atau uang tunai sebagai pembayaran.
Q5: Bagaimana Anda mengirim paket?
A5: DHL, Fedex, EMS, melalui udara, laut... dll.
Q6: Jaminan apa yang Anda tawarkan?
A6: Tim layanan purna jual kami yang sangat baik akan memberikan dukungan teknis secara online. Kami menawarkan garansi satu tahun untuk produk kami.
T7: Bagaimana saya bisa membeli produk yang saya butuhkan jika tidak ada harga di situs web?
A7: Anda dapat mengirimkan pertanyaan Anda tentang produk yang Anda butuhkan. penjualan kami akan menjawab Anda dalam waktu 24 jam untuk membantu Anda membuat pesanan.
Panduan pengguna:
LM-SPH14-150 1x4 HDBaseT Splitter 150m.pdf
